Условие задачи
Для съемки участка местности между двумя полигонометрическими знаками П314 и П313 проложен разомкнутый теодолитный ход, измерены правые по ходу углы и длины сторон. Измерение углов производилось техническим теодолитом 2Т30 методом полуприёмов; расстояния измеряли компарированной рулеткой.
Исходные данные:
- координаты полигонометрических знаков ПЗ 14 и ПЗ 13 (т.е. начальной и конечной точек хода соответственно):
XПЗ14=2500,00м; YПЗ14=2500,00м.
XПЗ13 =3019,49м; YПЗ13 =2493,22м;
- исходный α0 и конечный αn дирекционные углы:
Данные полевых измерений приведены в табл.1; схема теодолитного хода –на рис.1. На всех станциях при теодолитной съёмке были составлены абрисы.
Что необходимо сделать:
1. Заполните табл. 1 (Полевой журнал измерений углов и линий теодолитного хода).
2. Заполните табл. 3 (Ведомость вычисления координат вершин теодолитного хода).
3. Постройте план теодолитной съёмки, оформите его в соответствии с примером (рис. 9).

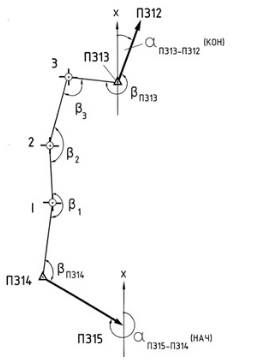

Рисунок 1 - Схема теодолитного хода

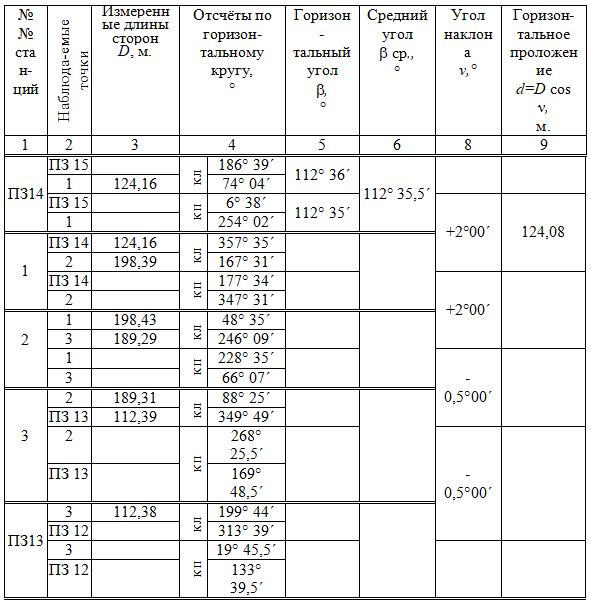

Таблица 1
Полевой журнал измерений углов и линий теодолитного хода

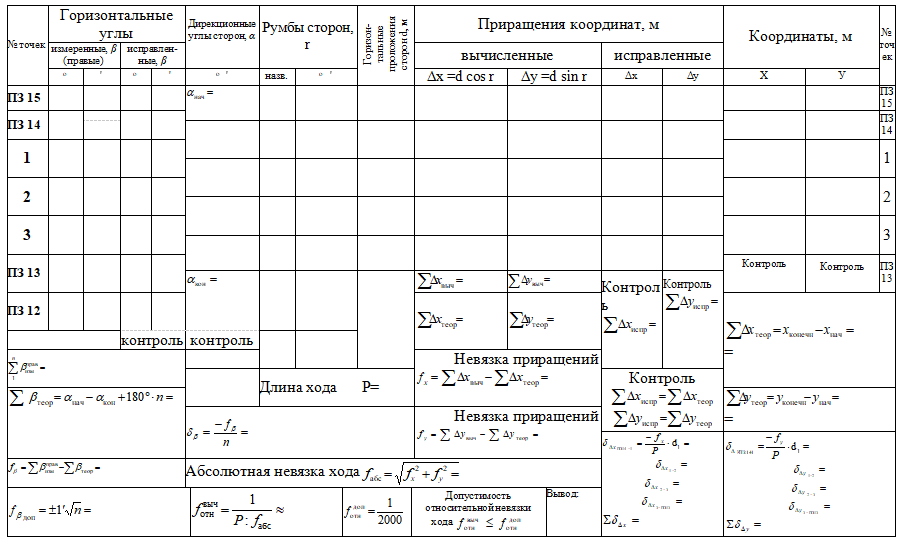

Таблица 3
ВЕДОМОСТЬ ВЫЧИСЛЕНИЯ КООРДИНАТ ВЕРШИН ТЕОДОЛИТНОГО ХОДА

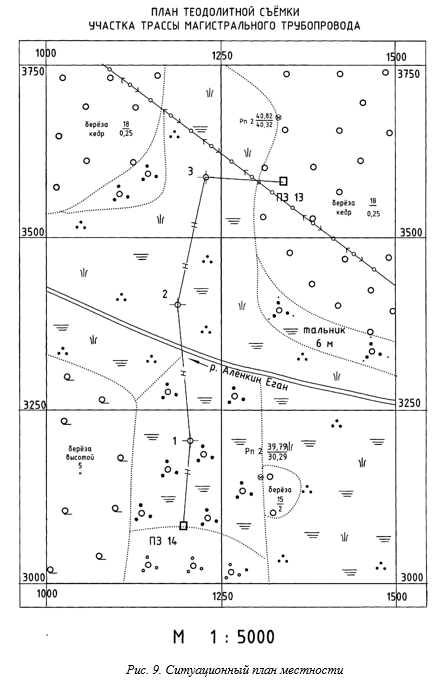

Пример оформления плана:
Ответ

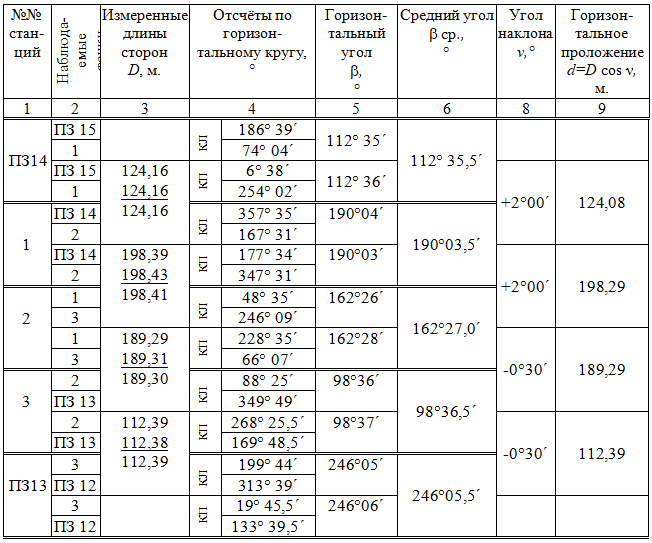

Таблица 1
Полевой журнал измерений углов и линий теодолитного хода
Рассчитываем горизонтальные углы на каждой станции. Поскольку измеряемый угол лежит справа по направлению хода, то порядок расчёта угла...
