Для съёмки участка местности проложен теодолитный ход. Измерение углов производилось теодолитом 2Т30 полным приёмом. Данные полевых измерений (горизонтальные углы, длины сторон местности и их углы наклона) приведены в полевом журнале

25 октября 2024
Геодезия

Условие:

Для съёмки участка местности проложен теодолитный ход. Измерение углов производилось теодолитом 2Т30 полным приёмом.

Данные полевых измерений (горизонтальные углы, длины сторон местности и их углы наклона) приведены в полевом журнале и абрисе участка.

Исходные данные:

- координаты пункта В: х_В = + 42,48 м; у_В = + 254,71 м;

- дирекционный угол исходной линии местности АВ: = 228°40´;

- полевой журнал;

- абрис.

Провести обработку полевых измерений и вычертить план теодолитной съемки в масштабе 1:1000 или 1:500.

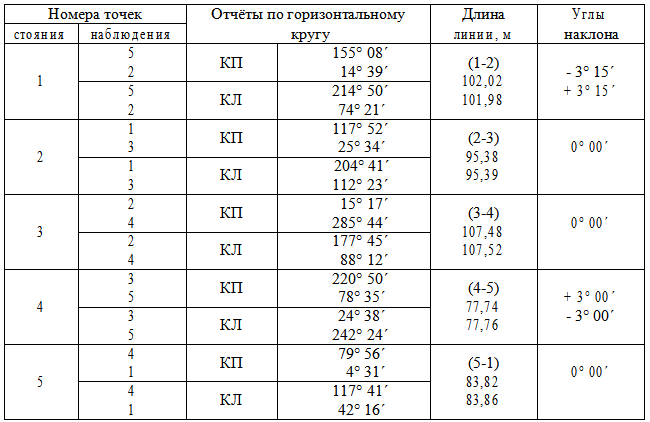

Полевой журнал

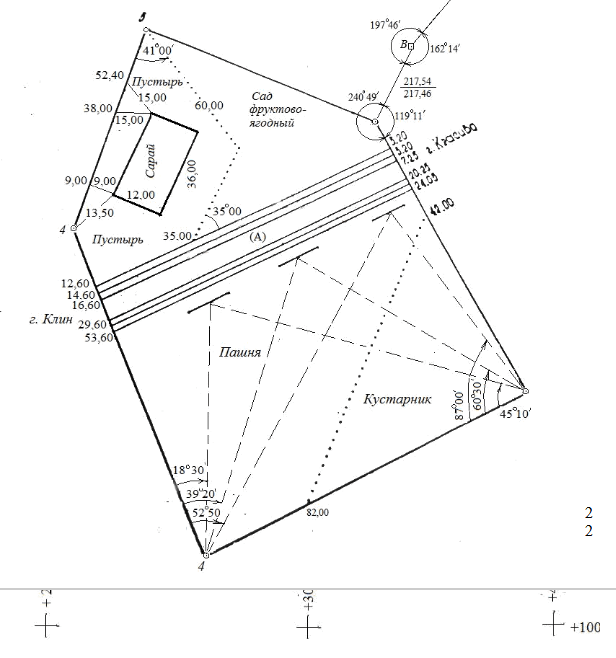

Абрис

Решение:

Теодолитной съёмкой называется горизонтальная или контурная съёмка местности, которая выполняется с помощью теодолита и других вспомогательных инструментов. Целью теодолитной съемки является составление контурного плана без изображения рельефа.

Данная тема представляет теоретический и практический интересы, поскольку любая съемка ситуации для получения контурного плана местности основывается на теодолитной съемке.

В данной курсовой работе поставлена цель, - получение навыков камеральной обработки полевых измерений, выполняемых при теодолитной съемке и построения контурного плана местности.

Исходн...
