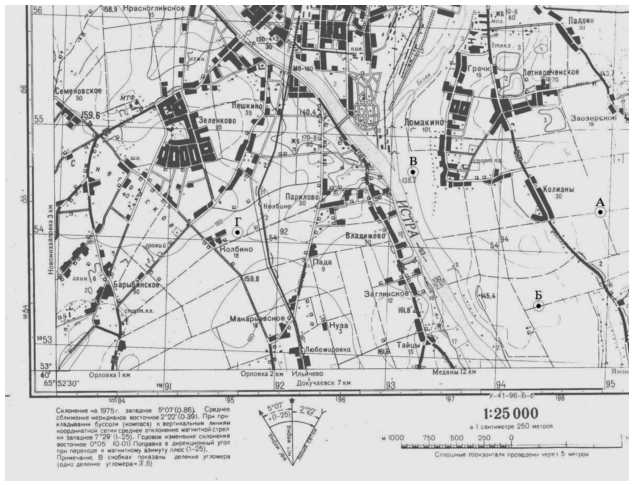

Определить прямоугольные координаты точек А и В, расстояние между ними (пользуясь масштабной линейкой, расположенной у нижнего обреза карты), магнитный азимут и дирекционный угол направления А-В.

Прямоугольные координаты точек и расстояние между ними определяем графически:

Х_А = 5954380м Х_В = 5954680м

Y_А = 11694900м Y_В = 11693190м

L_АВ = 1740м

Дирекционный угол направления А-В так же определяем графически при помощи транспортира:

...
