По плану вертикальной планировки составить: •картограмму земляных работ и произвести подсчет объемов земляных работ; •план участка в горизонталях с вертикальной привязкой здания.
- Геодезия
Условие:
По плану вертикальной планировки составить:
• картограмму земляных работ и произвести подсчет объемов земляных работ;
• план участка в горизонталях с вертикальной привязкой здания.
Этапы решения задачи
1. Вычисление черных, проектных и рабочих отметок.
2. Составление картограммы земляных работ.
3. Вычисление объемов земляных работ.
4. Составление плана участка в горизонталях.
5. Вертикальная привязка здания к строительной площадки.
Решение:
I этап.
1. Вычертить схему нивелирования в масштабе 1:500.

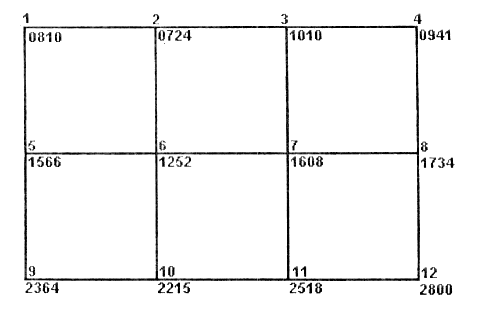

Схема нивелирования площадки
Масштаб 1:5
Репер №1
НРП=150,255
Отсчет по рейке на репере
а=1312
2. Определить отметку репера
Нреп = 140,255 + (3 + 6) = 149,255 м.
Отметку репера перенести на схему.
3. Вычислить черные отметки (отметки земли) вершин квадратов, для чего:
а) вычислить отметку горизонта инструмента (ГИ) со станции нивелирования,...
