Условие:
По результатам измерений горизонтальных углов на сечения дымовой трубы тепловой электростанции, дирекционным углам и расстояниям направлений с центра трубы на станции (см. рис. 1), необходимо:
а) вычислить частные крены на сечения с каждой станции;
б) построить графики частных кренов по сечениям с определением величины и направления полного крена и составляющих по осям x и y;
в) составить ведомость показателей крена;
г) сделать выводы о техническом состоянии трубы.
Исходные данные
1. Конструктивные решения типовой дымовой трубы высотой 250 м типовой ТЭС-2400 МВт приведены на рис.1.

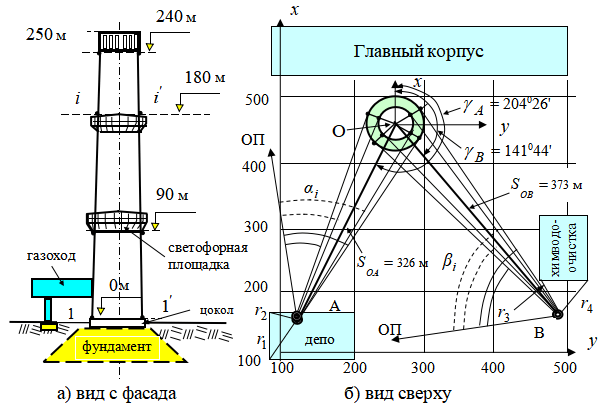

Рисунок 1 - Конструктивные особенности и схема измерения крена дымовой трубы
2. Результаты вычисленных значений горизонтальных углов на центры сечений дымовой трубы с точек стояния А и В (рисунок1), полученные как средние значения из измерений горизонтальных углов по каждому сечению на точки левой (i) и правой (i’) образующей

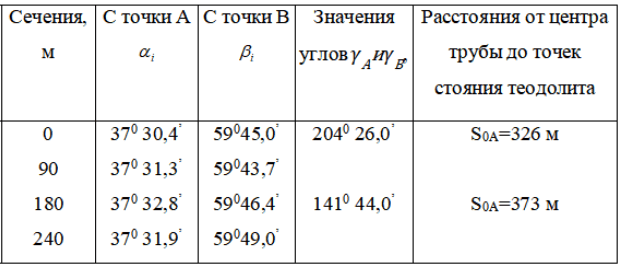

Таблица 1 – Результаты измерения углов на центры сечений дымовой трубы (см. рис. 1)
