Условие:

ПРОЕКТ РАЗБИВОЧНОЙ СЕТИ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Исходные данные:

1. Разбивочная сеть представляет собой систему из трёх полигонометрических ходов, проложенных по магистральным трассам города и образующих узловую точку М (Рисунок 1).

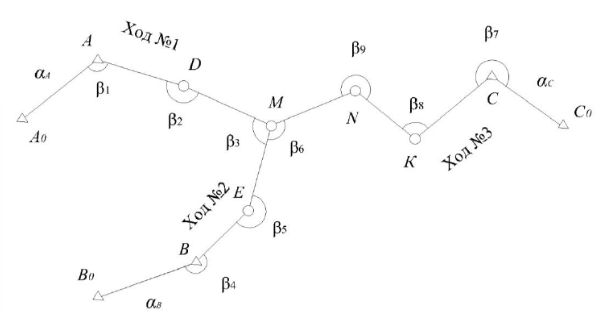

Рисунок 1. Разбивочная сеть строительной площадки

2. Каждый из полигонометрических ходов опирается на исходные пункты с известными координатами, полученными из спутниковых наблюдений:

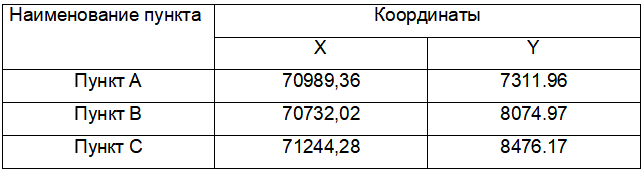

Таблица 1.

Координаты исходных пунктов

3. Дирекционные углы исходных направлений получены из решения обратных геодезических задач между соответствующими спутниковыми пунктами:

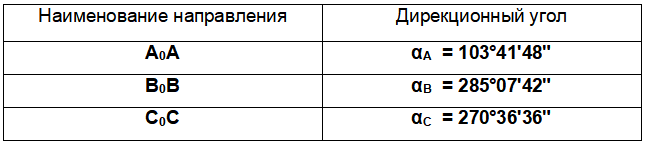

Таблица 2

Дирекционные углы исходных направлений

4. По результатам полевых измерений получены горизонтальные углы и длины сторон полигонометрических ходов (Таблица 3).

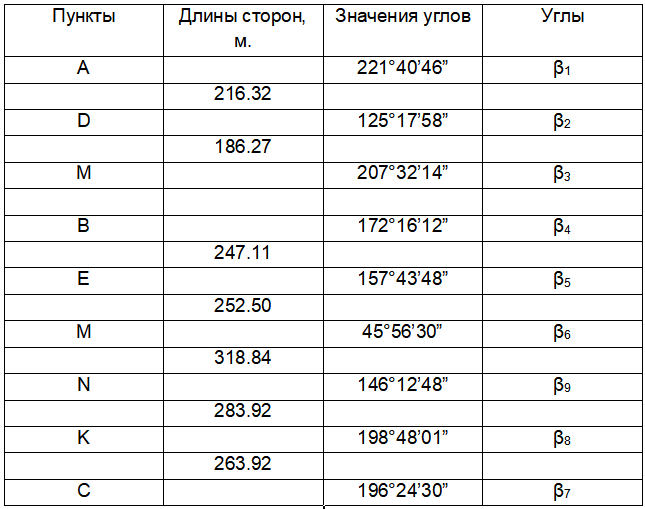

Таблица 3.

Результаты полевых измерений

Решение:

Решение задачи состоит в уравнительных вычислениях, имеющих целью получение вероятнейших координат пунктов сети. Задача уравнивания ходов заключается в увязке горизонтальных углов, приращений координат, а также в вычислении координат точек ходов. Уравнивание выполним способом средневзвешенных значений.

Путём вычислений по каждому из отдельных ходов находят дирекционные углы какой либо стороны при узловой точке, скажем стороны MN и вероятнейшее значение её дирекционного угла вычисляют как среднее весовое. Затем горизонтальные углы по отдельным ходам увязывают как между твёрдыми дирекционными угл...
