Сделать вывод: пригодна ли фотокамера и параметры аэросъёмки для создания карты масштаба 1:1000 с сечением рельефа 1 м? На основании выводов сделать рекомендации по выбору фотокамеры и оптимальных параметров аэросъёмки. Рекомендации обосновать расчётами.

Дата добавления: 04.04.2024

Условие задачи

Сделать вывод: пригодна ли фотокамера и параметры аэросъёмки для создания карты масштаба 1:1000 с сечением рельефа 1 м?

На основании выводов сделать рекомендации по выбору фотокамеры и оптимальных параметров аэросъёмки. Рекомендации обосновать расчётами.

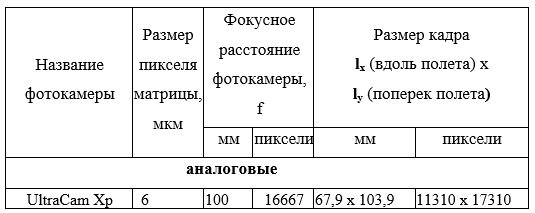

Исходные данные:

  • стереопара снимков получена цифровой среднеформатной камерой UltraCam Xp с размером пикселя матрицы 6 мк
  • фокусное расстояние f = 100 мм или 16667 пикселя;
  • формат кадра 67,9x103,9 мм или 11310x17310 в пикселях, соответственно;
  • короткая сторона кадра направлена вдоль полета;
  • продольное перекрытие p = 60%;
  • высота фотографирования  H=2500 м.

Точность определения координат по стереопарам для предложенных параметров следующая:

  • в плане mXY = 0,104 м;
  • по высоте mZ= 0,27 м.

Ответ

В соответствии с инструкцией по фотограмметрическим работам, средние расхождения на опорных точках после уравнивания фототриангуляции должны удовлетворять следующим требованиям:

а) остаточные средние расхождения плановых координат опорных точек должны быть не хуже 0,2 мм, умноженные на знаменатель масштаба карты Мк, т.е.

mXY = 0,2 Мк

б) остаточные средние расхождения высот не должны превышать 0,15, умноженные на высоту сечения рельефа, т.е.

mZ = 0,15hсеч

Для карты масштаба 1:1000 и сечением рельефа hсеч = 1 м получаем:

mXY = 0,2 М... = 0,2 х 1000 = 0,2 м,
