Условие:

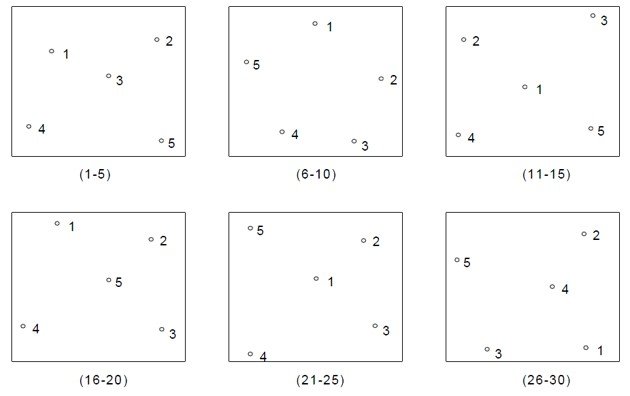

Выбрать соответственно варианту номер чертежа. Из таблицы выписать заданные отметки, высоту сечения рельефа h0. Изобразить рельеф горизонталями, соблюдая правила вычерчивания горизонталей: толщина 0,15 мм, бергштрихи чертят по нормали к горизонталям, надписи отметок должны быть направлены основанием вниз по склону.
Показать на чертеже пунктирные линии, по которым следует проводить интерполирование.
Решение:

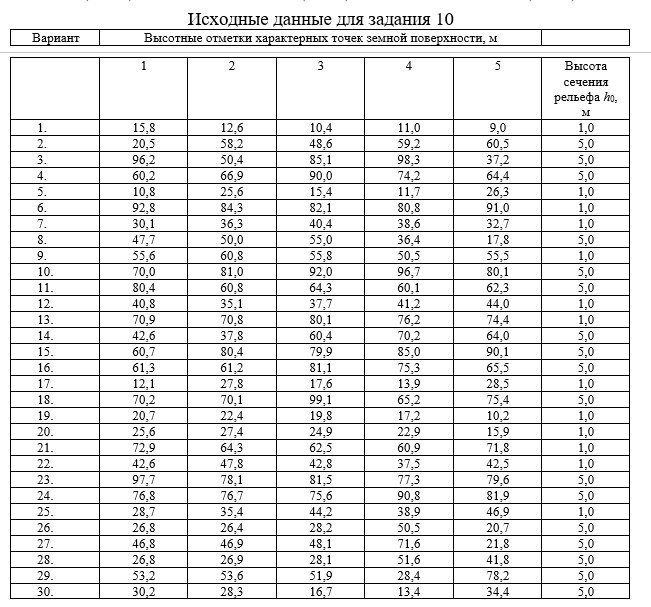

Выписываем из таблицы отметки для каждой точки и определяем линии, на которых необходимо произвести интерполирование. Между точками 1-5 и 1-3 интерполирование не проводится, так как высота сечения 1м, отметки этих точек 42м (на десятые доли мы не смотрим).
