Условие:

Выполнить чтение строительного чертежа с главными осями здания и основного оборудования.

Подготовить разбивочные данные для выноса главных осей здания и основного оборудования.

Выполнить рекогносцировку местности с выбором планово-высотного обоснования, необходимого для разбивочных работ.

Произвести импорт разбивочных данных на тахеометр.

Выполнить расчет погрешности при выносе в натуру точек главных осей здания и основного оборудования.

Ответить на вопросы:

1. Что такое ПВО на промышленной площадке?

2. Дать определение главным, дополнительным и вспомогательным осям здания и сооружения

3. Что такое СП? Какие существуют допуски на вынос главных осей здания и сооружения?

4. Описать метод обратной линейно-угловой засечки

5. Описать метод полярных координат

6. Что такое ОП и для чего их используютэ

7. В чем заключается подготовка разбивочных данных?

8. Какие виды геодезических пунктов используются на промплощадке?

Решение:

1. Чтение чертежа и подготовка разбивочных данных для выноса осей здания и основного оборудования

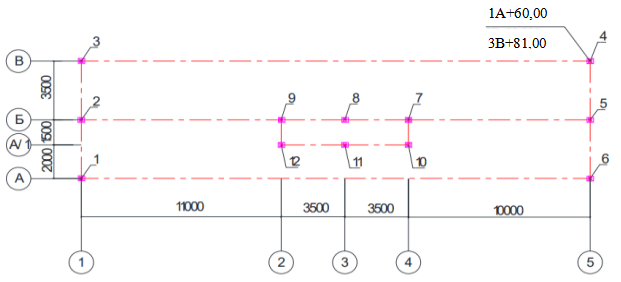

Из полученного чертежа здания, расположенного в рядах А-В и осях 1-5, согласно проектным размерам определить X и Y (точек с 1 по 12) графоаналитическим способом (рисунок 1).
