Условие задачи
Выполнить математическую обработку полевых измерений, составить план полевой съемки.
Исходные данные:
Координаты начальной точки Х1 = 427,12; У1 = 129,36.
Дирекционный угол направления 1-2 α1-2 = 224°19,3'.

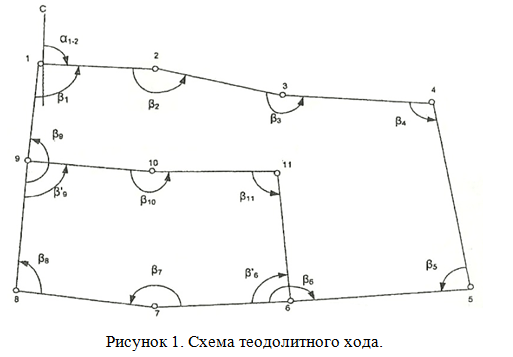

Схема теодолитного хода представлена на рисунке 1.

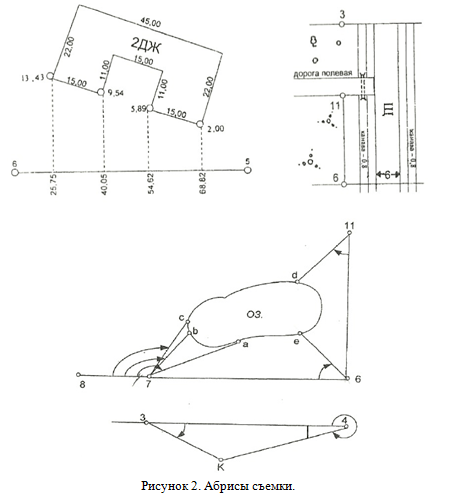

Абрисы съемки представлены на рисунке 2.
Ответ
Вычисление координат замкнутого теодолитного хода заносим в табл. 1.
Вычисление координат диагонального хода заносим в табл. 2.
Строим план теодолитной съемки в масштабе 1:1000 (приложение 1).

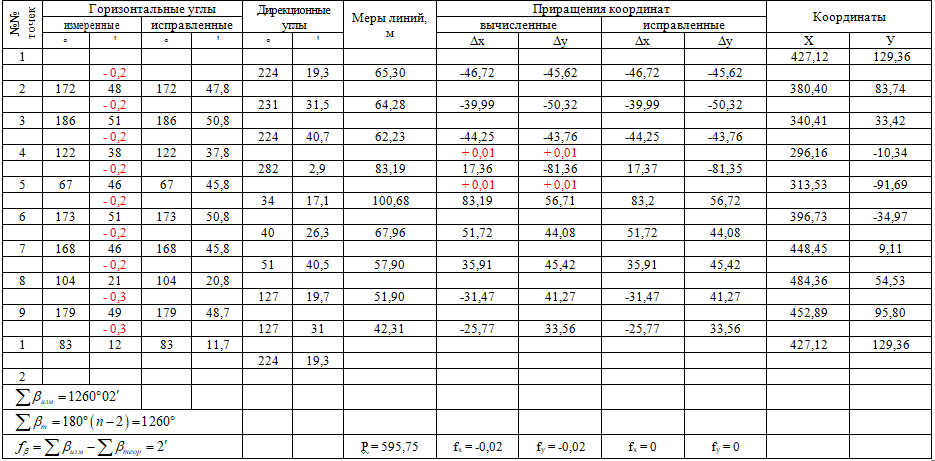

Табл. 1. Ведомость вычисления координат замкнутого теодолитного хода
Допустимая угловая невязка
