В работе необходимо произвести обработку журнала угломерной съемки и журнала вычислений координат полигона, построить план теодолитной съемки.
Исходные данные:
Результаты угловых и линейных измерений приведены в ведомости вычисления координат.
Дирекционный угол стороны 1-2 α1-2 = 140°14´.

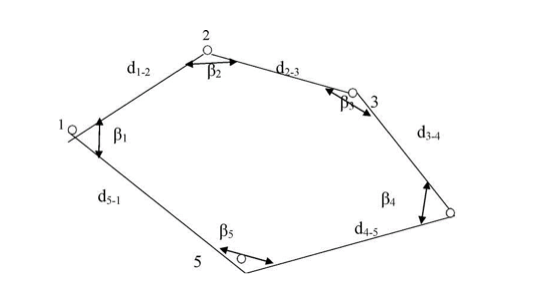

Рисунок 1. Схема теодолитного хода.

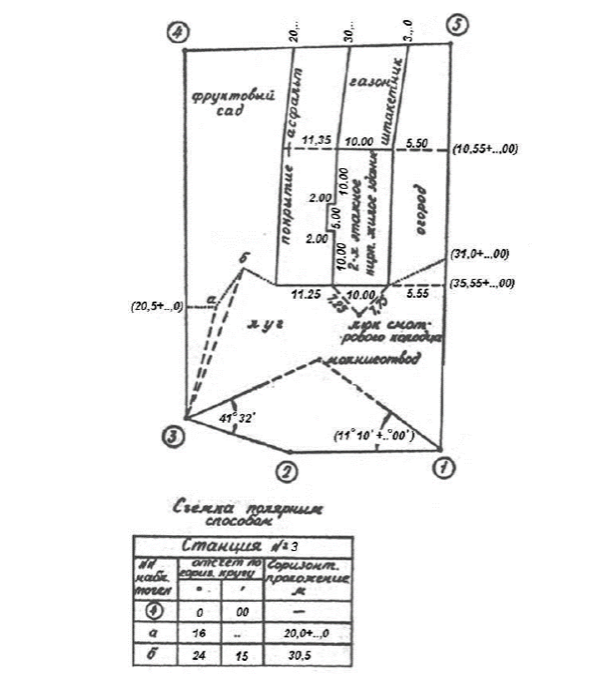

Рисунок 2. Абрис горизонтальной съемки (вариант А).
1. Рассчитываем угловую невязку в теодолитном ходе.
Подсчитаем сумму измеренных углов полигона:
изм. = 540 0,4
Теоретическая сумма углов полигона определяется по формуле:
теор. = 180 (n - 2)
где n - количество углов в теодолитном ходе.
теор. = 180 (5 - 2) = 540
Угловая невязка фактическая:
f факт. = изм. - теор. = 540 0,4 540 = 0,4
Допустимая угловая невязка определяется по формуле:
f доп. = 2mn
где n - количество углов в теодолитном ходе.
m - средняя квадратическая погрешность измерения горизонтального угла одним приемом (для технического теодолита 30)
f доп. = 2 30 5 = 2,2
Угловая невязка допу...
