Контрольная работа «Проект разбивочной сети строительной площадки». Рис. 1. Разбивочная сеть строительной площадки. Исходные данные: XА = 70989,36 м YА = 7311,96 м XВ = 70732,02 м YВ = 8074,97 м XС = 71244,28 м YС = 8476,17 м Остальные исходные данные

Дата добавления: 31.10.2023

Условие задачи

Контрольная работа «Проект разбивочной сети строительной площадки».

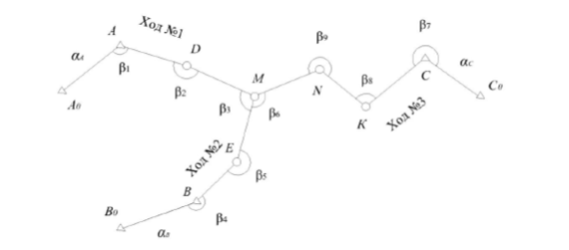

Рис. 1. Разбивочная сеть строительной площадки.

Исходные данные:

XА = 70989,36 м

YА = 7311,96 м

XВ = 70732,02 м

YВ = 8074,97 м

XС = 71244,28 м

YС = 8476,17 м

Остальные исходные данные сведены в таблицу 1.



Ответ

Решение:

Принимаем линию ME за узловую линию. Вычисляем значения дирекционного угла узловой линии по каждому ходу:

MN1 = AA0 + 180n1 - []1 = 891050

MN2 = BB0 + 180n2 - []2 = 891112

NN3 = CC0 + 180n3 - []3 = 891117

NM3 = ME + 180 , где:

ni число углов до узловой линии в i-м ходе;

[]i сумма углов в i-м ходе.

Вес суммы углов i-го хода равен:

pi = 1/ni

Окончательное значение дирекционного угла узловой линии вычисляем по формуле:

MN = (p1MN+ p2MN+ p3MN)/(p1+p2+p3) = 891106

Угловые невязки по каждому ходу вычисляем по формуле:

fAM = MN1 - MN = 891050- 891106 = -16

fBM = MN2 - MN = 891112- 891106 = 06

fCM = MN3 -...
