Условие задачи
Имеется сложное параллельное соединение выработок, показанное на рис. 1. Найти общее сопротивление Rобщ всей системы, если сопротивления ветвей, выраженные в Н*с2/м8, равны:

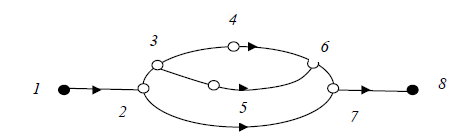

Рис. 1. Схема к расчету аэродинамического сопротивления (этап 1)
Ответ
Для нахождения общего сопротивления системы приведем наше сложное соединение выработок к виду простого двухструйного параллельного соединения, для чего заменим разветвление 346 и 356 одной, так называемой фиктивной, или воображаемой ветвью, сопротивление которой равно общему сопротивлению разветвления, как показано на рис. 2. Общее сопротивление разветвления 346 и 356, R'общ находим по формуле:
