Условие задачи
На рис. 4 (9-57) изображен фрагмент геологической карты с групповыми разрывными нарушениями.
Необходимо определить:
а) вид группового нарушения (горст или грабен, ступенчатый взброс или сброс);
б) время образования группового нарушения;
в) чем образован горст или грабен (системой взбросов или сбросов);
г) составить схематичный геологический разрез.

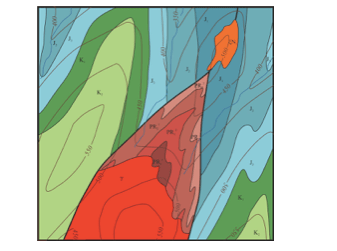

Рис. 4 (9-57). Геологическая карта к заданию 2:
групповые разрывные нарушения
Ответ
Ход работы:

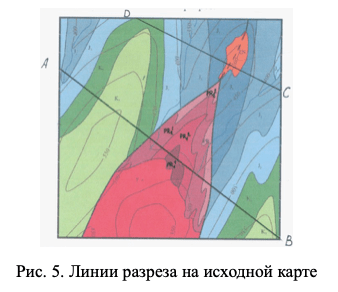

На геологической карте проведем две линии разреза А-В и С-D вкрест простирания пластов через интрузивные образования и разрывные нарушения (рис. 5).
Составим схематичные геологические разрезы (рис. 6, 7), масштаб горизонтальн...
