На участке вдоль прямой линии пробурено 4 скважины на расстоянии 75 метров друг от друга. Построить геологический разрез по данным журнала документации буровых скважин

На участке вдоль прямой линии пробурено 4 скважины на расстоянии 75  метров друг от друга. Построить геологический разрез по данным журнала документации буровых скважин (таблица 6.), используя горизонтальный масштаб 1:1000 и вертикальный - 1:500.

Вариант 15 – скважины 22, 21, 23, 20.

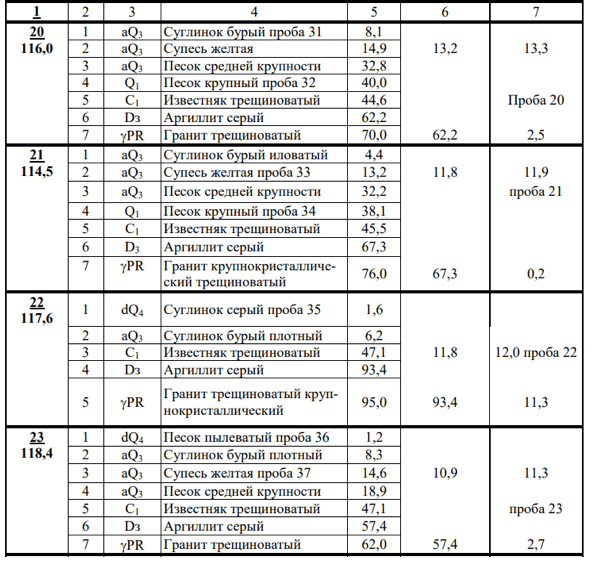

Таблица 6 – Данные журнала документации буровых скважин
