Определить глубину залегания h вертикальной столбообразной залежи, верхняя кромка которой находится на глубине, значительно большей горизонтального сечения тела. Залежь уходит на большую глубину.

25 июля 2024
Геология

Условие:

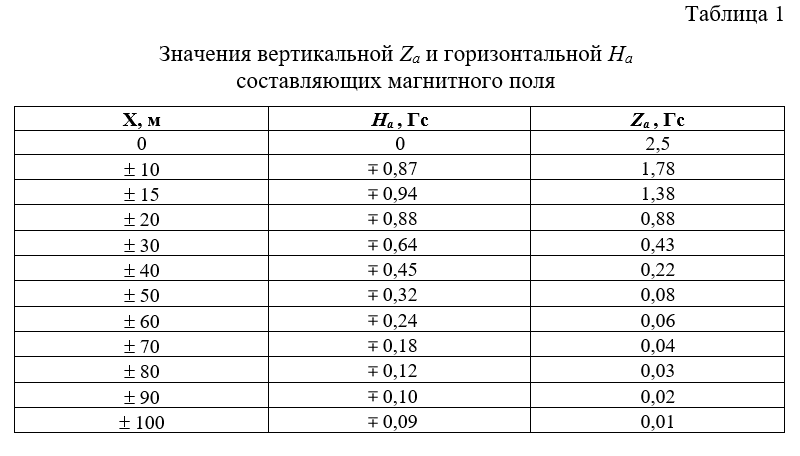

По данным таблицы 1 на миллиметровке или в MS Excel (или любой другой программе) построить графики вертикальной Za и горизонтальной Ha составляющих аномального поля магнитного поля.

Значения Za и Ha откладываются по оси ординат в масштабе 1 см – 0,25 Гс. Горизонтальный масштаб 1 см – 10 м.

Решение:

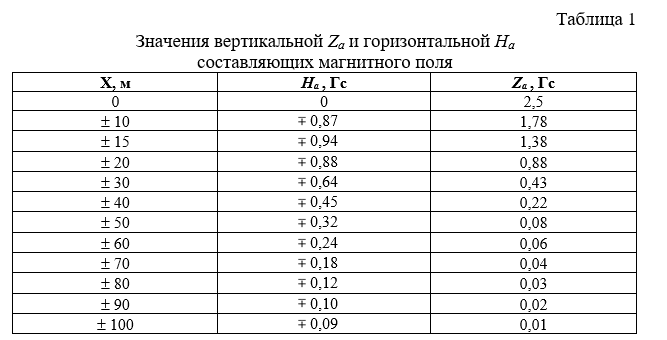

По данным таблицы 1 в MS Excel построим графики вертикальной Za и горизонтальной Ha составляющих аномального поля магнитного поля (рис.1).

2. Вдоль линии наблюдений (в 3-х точках в эпицентре аномалии) построим вектор Ta по значениям Za и Ha . Убедились, что линии, продолженные по направлению векторов Ta , пересекаются в одной точке (рисунок 1).
