Определить расходы воздуха во всех ветвях соединения и сделать проверку полученного результата, используя второй закон расчета вентиляционных сетей.

Дано:

R₁ = 0,50 km;

R₂ = 0,01km;

R₃ = 0,1km;

R₄ = 0,25km;

R₅ = 0,75km;

H = 300 кг/м²

Определить: Q, q₁, q₂, q₃, q₄, q₅.

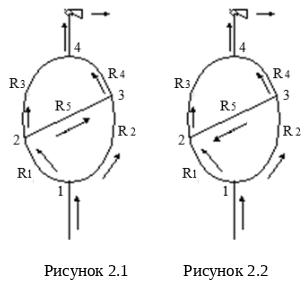

Определяем направление движения воздуха в диагонали 2-3.

R₁/R₃ = 0,50/0,1 = 5
R₂/R₄ = 0,01/0,25 = 0,04
5 0,04, т.е.

Следовательно, воздух в диагонали будет двигаться от узла 3 к узлу 2.Расчетные формулы для определения воздухораспределения в простом диагональн...
