Условие задачи
Орт проведен по полезному ископаемому, коэффициент крепости которого f = 1,5 и объемный вес γ = 1,35 т/м3, и закреплен сосновым лесом. Форма поперечного сечения орта трапециевидная; размеры в проходке: ширина по кровле 2а = 2,19 м, высота h = 2,63 м. Определить давление на 1 м крепи орта со стороны кровли и боков выработки. Найти высоту приложения равнодействующей бокового давления.
Дано:
f = 1,5
γ = 1,35 т/м3
2a = 2,19 м
h = 2,63 м
L = 1 м
Форма поперечного сечения выработки – трапециевидная
Найти: Р -? Rб -? у -?
Ответ

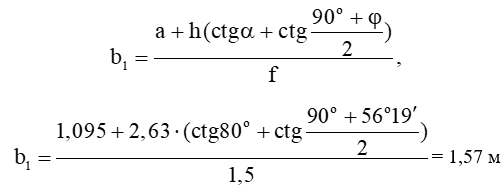

1. Высота свода естественного равновесия для пород с f 4:
где а половина ширины выработки в проходке:
а = 2а / 2 = 2,19 / 2 = 1,095 м
= 800 угол наклона бока (стойки);
= 560 19' угол внутреннего трения для пород с f =1,5.
2. Давление горных поро...
