Условие задачи
1. По карте гидроизогипс определить направление и скорость движения подземных вод в квадрате между скважинами 1,2,5,6 при Кф = 0,04 м/сут.

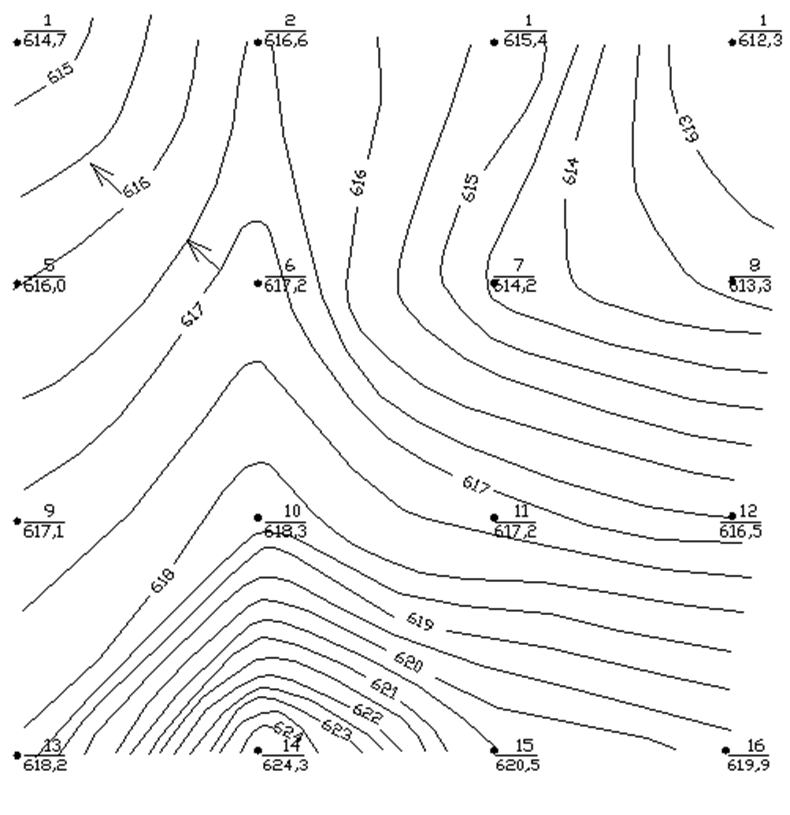

Рисунок 12. Карта гидроизогипс

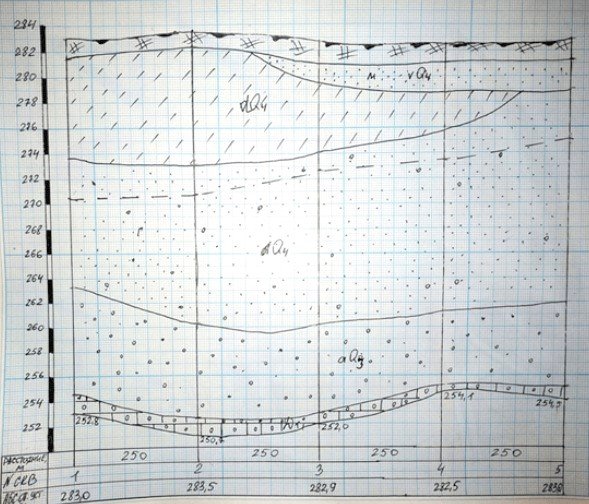

2. Рассмотрите участок строительства, инженерно-геологический разрез которого приводится на рис. 13.
Постройте инженерно-геологическую колонку. Проведите анализ грунтов.
Ответ
1. Для определения гидравлического градиента потока подземных вод на участке L делят разность абсолютных отметок двух смежных гидроизогипс на расстояние между ними.
На рис. 12 между гидроизогипсами 616,5 и 616 м L = 60 м,
тогда ί = (616,5 616) / 60 = 0,01.
Скорость движения воды на этом участке при коэффициенте фильтрации Кф = 0,04 м/сут определяют по формуле Дарси:
Vф =Kф ί = 0,04 0,01 = 0,0004 м/сут.
2.Рассмотрим участок строительства, инженерно-геологический разрез которого приводится на рис. 13. Построим инженерно-геологическую колонку.
