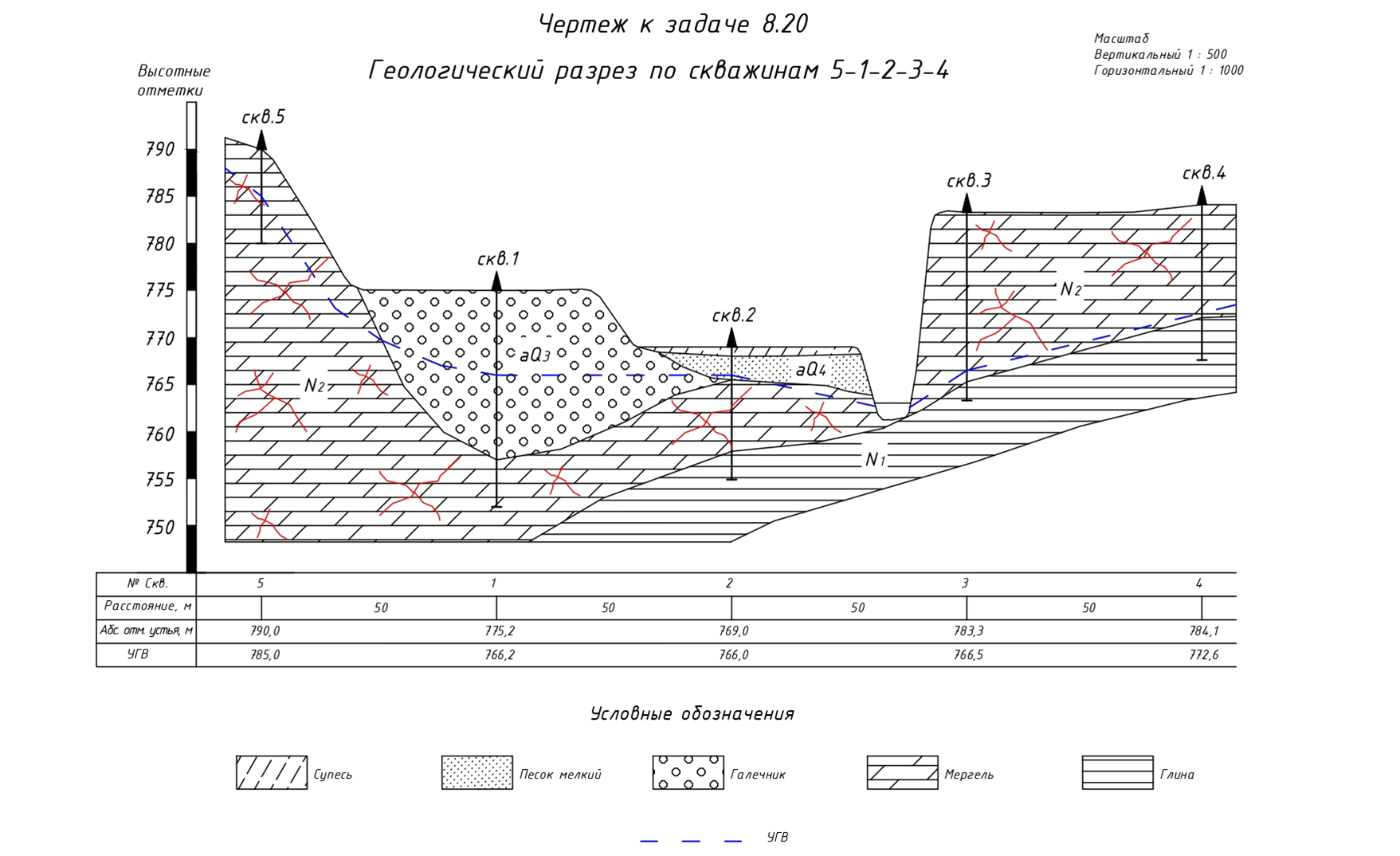

По результатам бурения пяти скважин постройте геологический разрез. Продольный профиль разреза и расположение скважин приведены на рисунке. Расстояния между скважинами 50 м.
Принять масштабы; горизонтальный: 1:1000, вертикальный 1:500. Глубина реки 1,5 м.
1. На участке разреза наиболее благоприятные инженерно-геологические условия для строительства промышленных и гражданских зданий расположены между скважинами 3 и 4, т.к. поверхность достаточно ровная, сложена скальным грунтом трещиноватым мергелем, уровень залегания грунтовых вод более 10 м. Трещиноватые мергели слагают крутой склон коренного берега. На этом участке возможно развитие следующих опасных процессов: обвалы, оползни, осыпи и образование на поверхности склона карстовых полостей. Поэтом...
