Условие задачи
Требуется определить несущую способность основания ленточного фундамента методом круглоцилиндрических поверхностей скольжения.

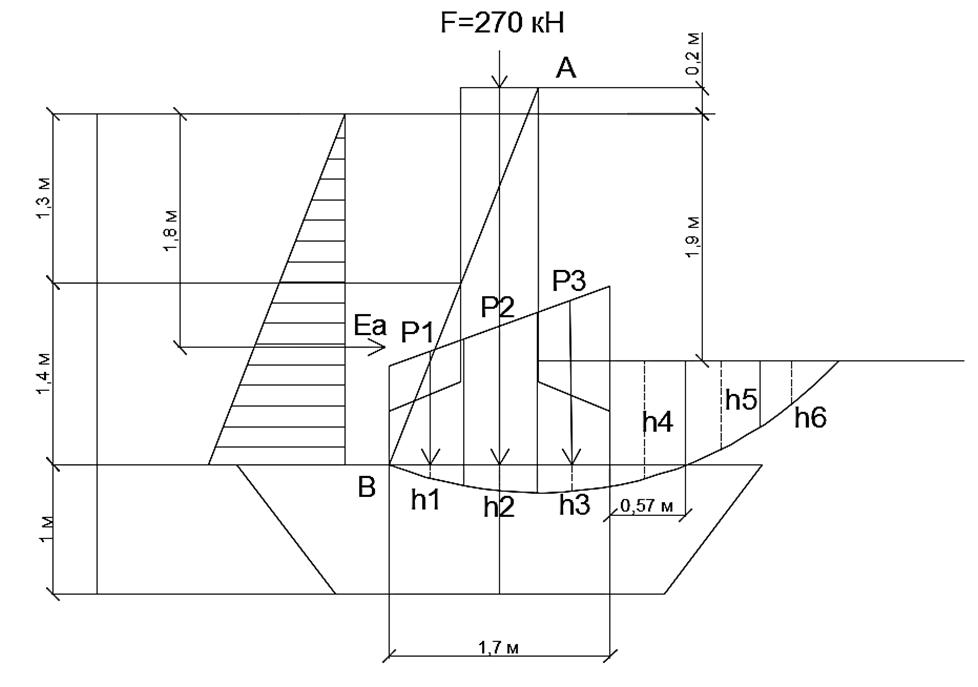

Фундамент является стеной подвала и в точке А связан с междуэтажным перекрытием (на рисунке). Основание представлено следующими напластованиями грунтов:
– верхний слой – супесь: γI = 17,6 кН / м3; φI = 22º; сI = 16 кПа;
– подстилающий слой – глина: γI = 17,6 кН /м3; φI = 22º; сI = 16кПа;
– грунт обратной засыпки – супесь: γI′ = 0,95 · γI = 0,95 * 17,6 = 16,8 кН/м3; φI′ = 0,9 · 22º = 19,8º; сI′ = 0,5 · cI = 0,5 · 16 = 8 кПa
-под фундаментом устроена песчаная подушка толщиной hп=1 м со следующими характеристиками: γI = 17 кН /м3; φI = 34º; сI = 1кПа;
Ширина подошвы фундамента определена расчетом по деформациям и составляет b = 1,7 м. l1-1.3м, l2-1,4м. Класс сооружения-II. Fv1=270kH; Fh-130 kH. Вертикальная нагрузка приложена с эксцентриситетом e=0,25. Вес 1 м.п. фундамента = 85 кН.
Ответ
1. Поскольку фундамент загружен внецентренной наклонной нагрузкой и имеет место активное давление грунта, расчет по несущей способности основания необходим. В связи с неоднородностью основания формула в данном случае неприменима, поэтому расчет выполняем методом круглоцилиндрических поверхностей скольжения по формуле. Фундамент в верхней части имеет неподвижную опору, следовательно, за центр поверхности скольжения принимается точка А, при этом радиус поверхности ск...
