Условие:
Требуется определить величину сжимающих напряжений σz по глубине основания, построить эпюру его распределения под центром (точка М) и углом (точка С) загруженного прямоугольного фундамента размером b×l = 2×3,2 м на глубине z = 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5 и 6,0 м от поверхности при внешней нагрузке интенсивностью р = 210 кПа.
Решение:

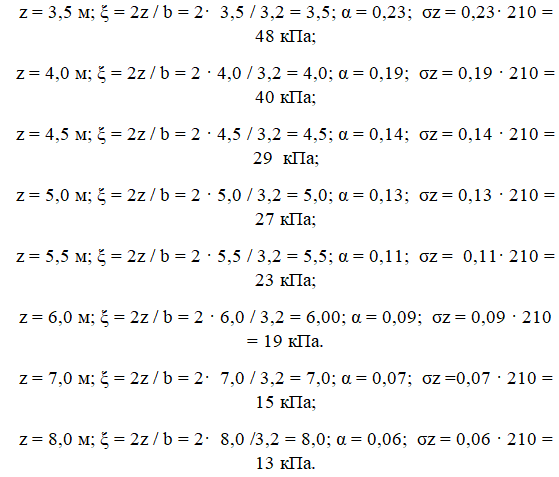

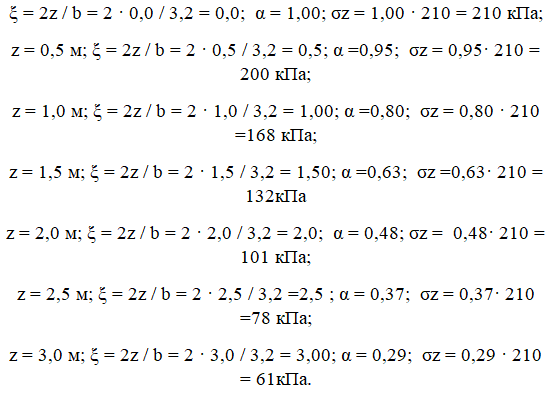

Для точки М при = l / b = 3.2 /2 = 1.5:
Для точки С п...
