Условие задачи

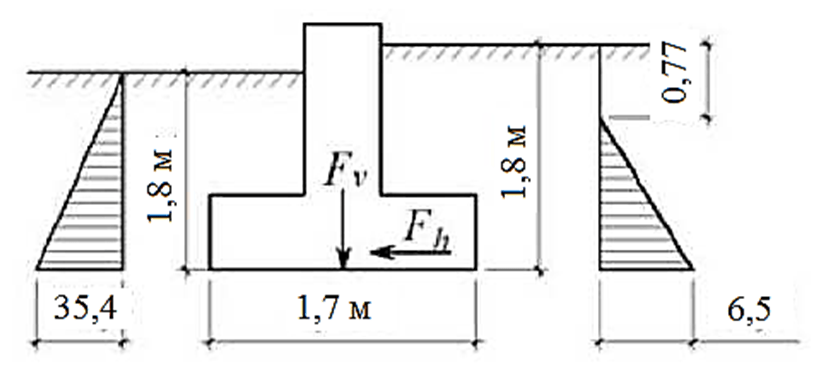

Требуется рассчитать фундамент распорной системы по схеме плоского сдвига по подошве (на рисунке).
Грунты основания представлены слоем супеси со следующими характеристиками: cn = 10 кПа; φn = 22º; γI = 17 кН / м3.
Расчетные нагрузки на уровне подошвы фундамента Fv = 270 кН; Fh = 130 кН. Размеры фундамента получены из расчета по деформациям b = 1,7 м, l = 1,3 м. Глубина заложения фундамента от уровня планировки d = 1,4 м, от уровня пола d1 = 1.8 м. Класс здания – III.
Ответ
1. Определим расчетные значения прочностных характеристик грунта основания:
сI = сn / g =10 / 1,5 = 6,6 кПа; I = n / g = 22 / 1,1 = 20.
2. Проверяем выполнение условия tg sin I:
tg = 130 / 250 = 0,52; = 31;
sin 20 = 0,34; tg = 0,52 sin I = 0,34.
т. е. условие не выполняется и формула в рассматриваемом случае неприменима. Расчет следует производить по схеме плоского сдвига (рис.).
3. Для грунтов обратной засыпки принимаем:
I = 0,95 * I = 0,95 * 17 = 16,1 кН / м3;
сI = 0,5 * сI = 0,5 * 6,6 = ...
