Условие задачи

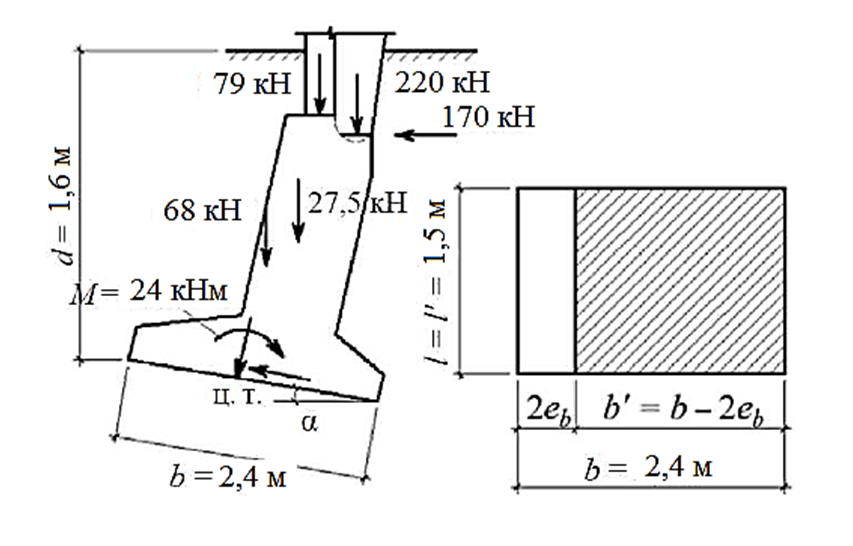

Требуется рассчитать несущую способность основания фундамента с наклонной подошвой, схема которого приведена на рисунке.
В основании фундамента залегают пылеватые пески со следующими характеристиками:
φn = 19,5º, сn = 3 кПа, γІ = γІ′ = 17,4 кН/м3, α = 22º. Размеры фундамента предварительно определены из расчета по деформациям: b = 2,4 м, l = 1,5 м. На фундамент действуют нагрузки: Fv1′ = 220 кН, Fv2′ = 79 кН, Fv3′ = 68 кН, Fv4′ = 27,5 кН, Fh′ = 170 кН, М = 24 кН · м, d = 1,6 м, класс сооружения I.
Ответ
1. Вычислим расчетные значения прочностных характеристик:
І = 19,5 / 1,1 = 18; сІ = 3 / 1,5 = 2 кПа.
2. Определим величину равнодействующей вертикальных расчетных нагрузок на уровне подошвы фундамента:
Fv = Fv1 + Fv2 + Fv3 + Fv4= 220 + 79 + 68 + 27,5 = 394,5 кН.
3. Определим фактический угол наклона к вертикали равнодействующей всех сил:
= arctg 170 / 394,5 = arctg 0,43 = 25.
4. Определим угол между направлением равнодействующей и нормалью к подошве:
=
= 25 22 = 3.
5. Вычислим составляющую равнодействующей всех нагрузок:
Fv = Fv = F cos / co...
