Условие задачи
Условия залегания скоплений нефти и газа
1. Выбрать два варианта с изображением структурной основы кровли продуктивного пласта и результатами опробования скважин.
2. Показать на них положение залежей УВ (при условии горизонтальности поверхностей контактов).
3. Построить два геологических профиля через данные местоскопления (для каждого варианта по 2 профиля).
4. Определить параметры залежи, указать абсолютные отметки контактов.
5. Определить тип залежи и глубину залегания наиболее приподнятой ее части.
6. Дать условные обозначения к чертежам.

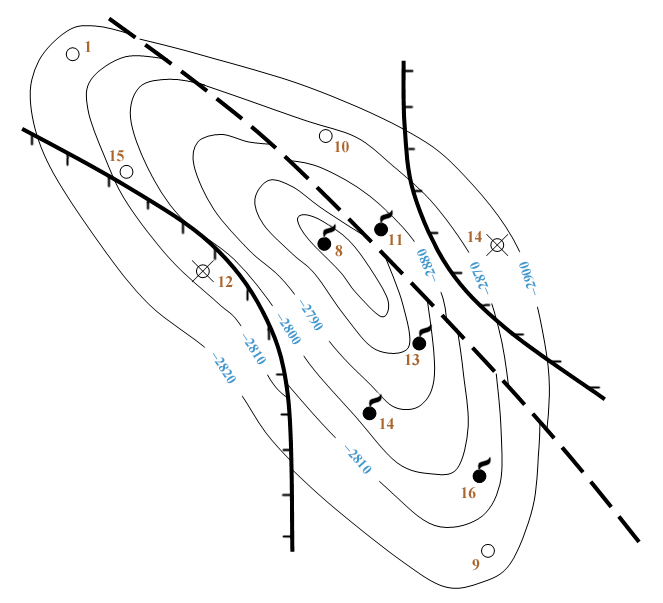

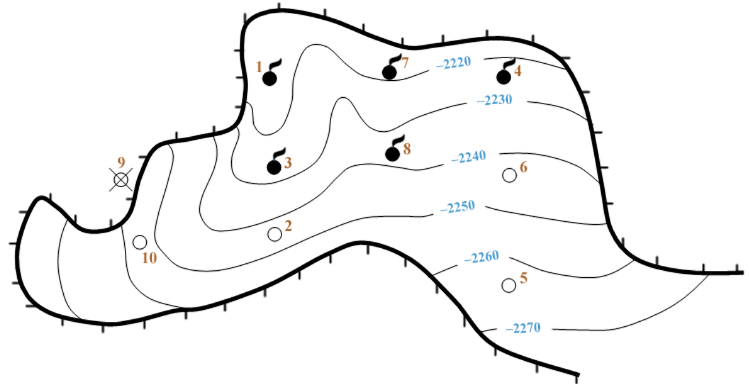

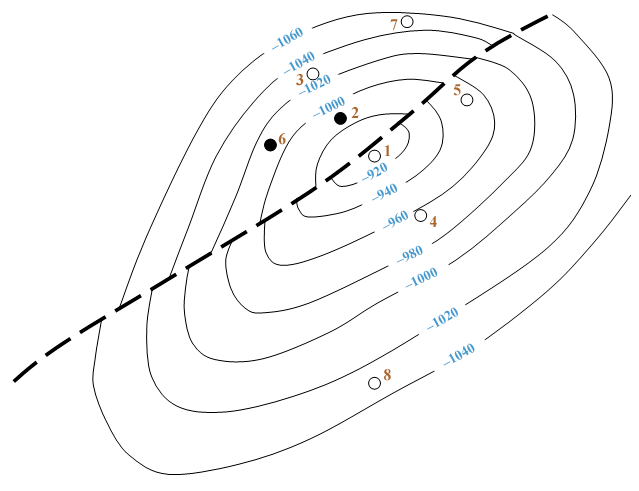

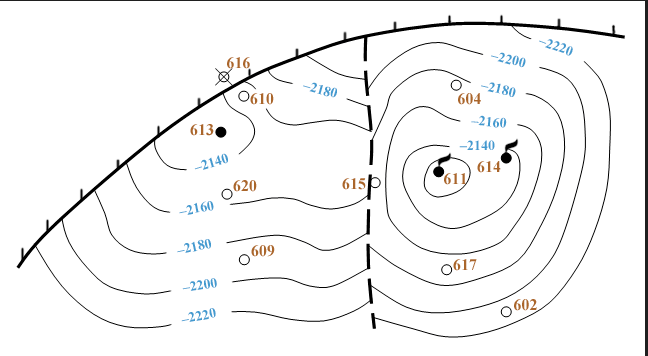

Приложение

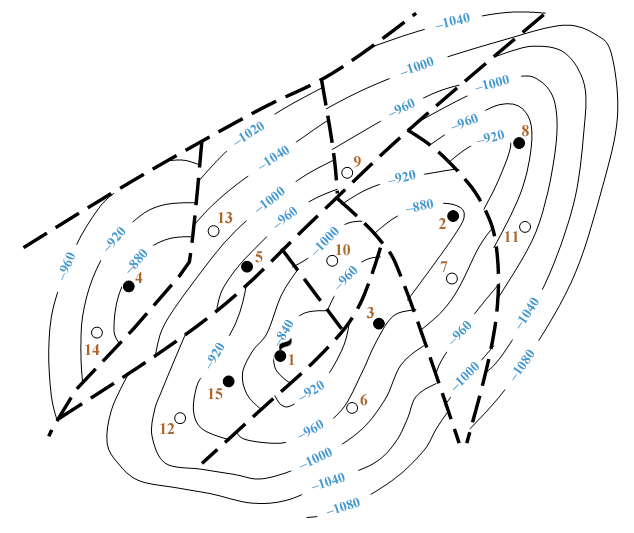

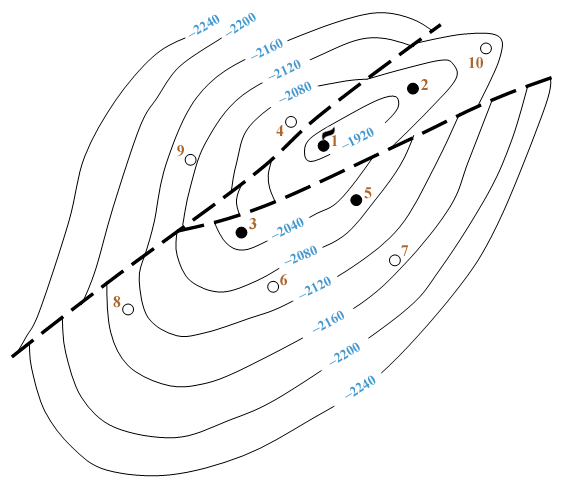

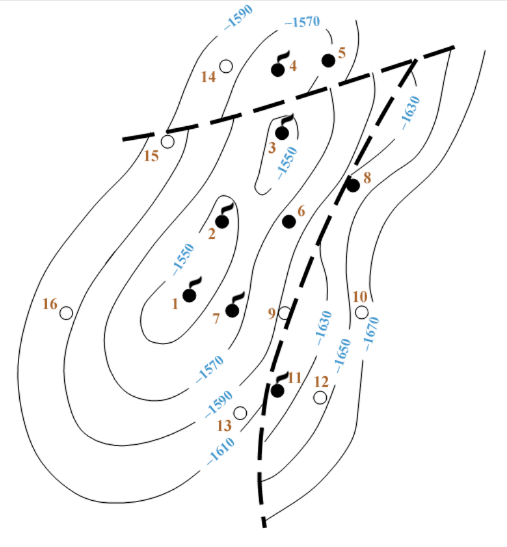

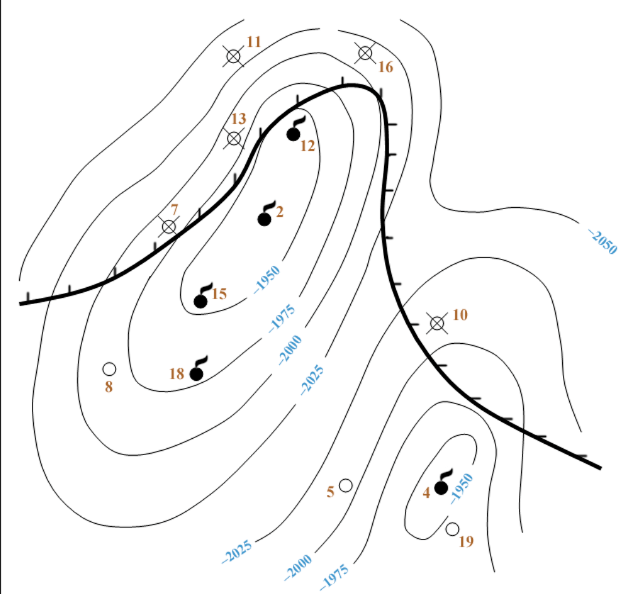

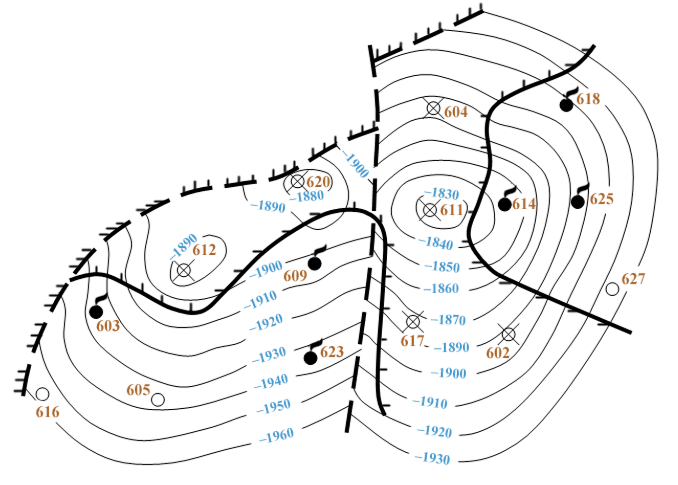

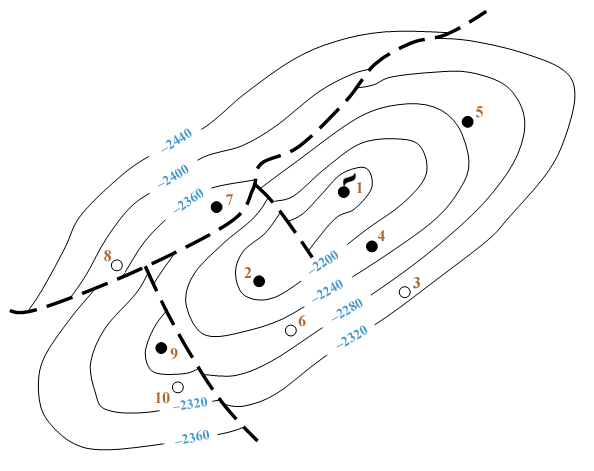

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Ответ
Вариант 3

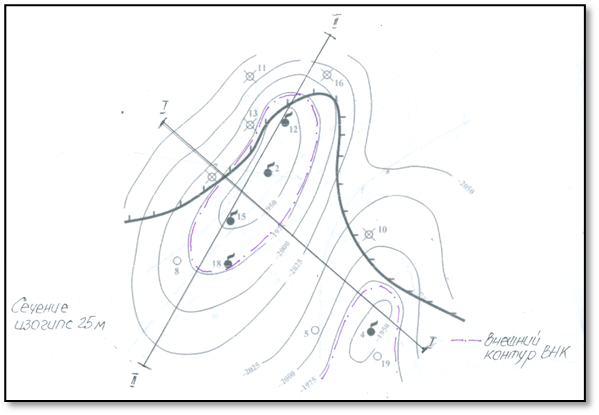

Рис. 1 Структурная карта по кровле песчано-глинистых отложений

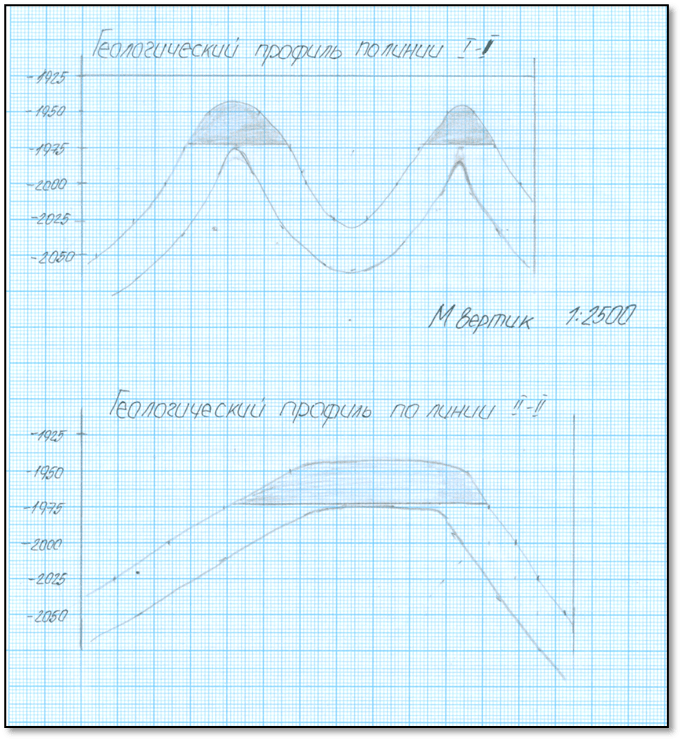

Рис. 2 Поперечные профили через местоскопления
Залежь простого строения. Породами-коллекторами служат песчаники.
Залежь относитс...
