Условие:

Задача

По фрагментам карт гидроизогипс, приведенным на рисунке 3, установите взаимосвязь подземных и поверхностных вод, укажите направление течения грунтового потока, область его питания или разгрузки.

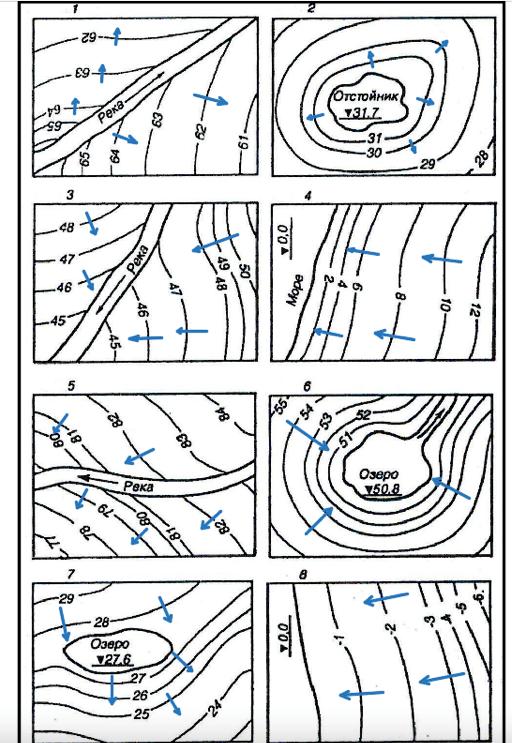

Рисунок 3 – Фрагменты карты гидроизогипс

Решение:

Ответ

Связь грунтовых вод с поверхностными водами определяется по характеру сопряжения гидроизогипс с водоемами:

если грунтовый поток направлен к реке, то он дренируется рекой;

если поток грунтовых вод направлен от реки, река дренируется грунтовыми водами.

1. Река дренируется грунтовыми водами (ГВ), так как поток направлен от реки. Течение грунтового потока происходит от реки и показано стрелками на рисунке 3, ...
