Условие задачи
Задача
Построить эпюру вертикальных сжимающих напряжений.
а). От вертикальной сосредоточенной нагрузки Fv– по вертикали, отстоящей от линии действия силы на расстоянии r (табл. 3);
б). От нагрузки р, равномерно распределенной на прямоугольной площадке с размерами bxl – под центром площадки(табл. 4).

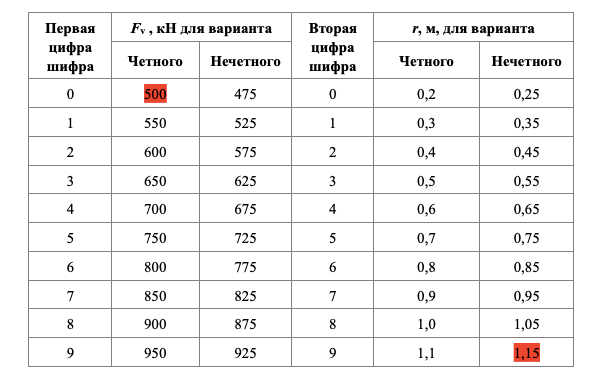

Таблица 3

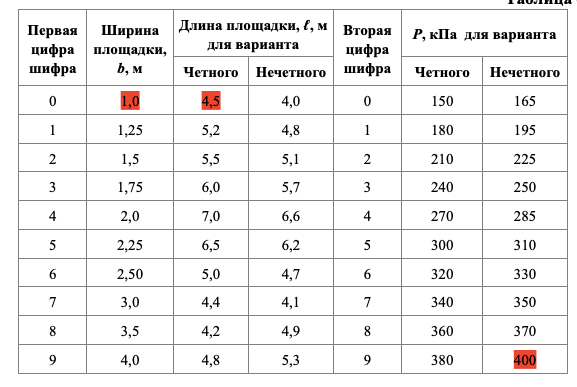

Таблица 4
Ответ
Построить эпюру сжимающих напряжений zот вертикальной силы Fv=1000кН по вертикали, отстоящей от силы на расстоянии r=1,1м.
Напряжение zв произвольной точке основания определяется по формуле: z =кFv/z2, где к коэффициент влияния (табл. 3.1).
Задаваясь рядом значений глубины z, ...
