Задача Требуется определить несущую способность основания ленточного фундамента методом круглоцилиндрических поверхностей скольжения. Фундамент является стеной подвала и в точке А связан с междуэтажным перекрытием (рис. 16.1). Основание представлено
- Геология
Условие:
Задача
Требуется определить несущую способность основания ленточного фундамента методом круглоцилиндрических поверхностей скольжения. Фундамент является стеной подвала и в точке А связан с междуэтажным перекрытием (рис. 16.1).
Основание представлено следующими напластованиями грунтов:
- верхний слой толщиной 2,2 м – супесь: γI = 17,6 кН/м3; φI = 160; cI = 14 кПа;
- подстилающий слой – глина: γI = 17,6 кН/м3; φI = 160; cI = 14 кПа;
- грунт обратной засыпки – супесь: γ'I = 0,95 γI = 0,95 х 17,6 = 16,7 кН/м3; φ'I = 0,9 φI = 0,9 х 160 = 140; c'I = 0,5 cI = 0,5 х 14 = 7 кПа;
- под фундаментом устроена песчаная подушка толщиной hп = 0,5 м со следующими характеристиками: γI = 17 кН/м3; φI = 340; cI = 1 кПа.
Вертикальная нагрузка Fv = 210 кН приложена с эксцентриситетом е = 0,25 м, Fh = 100 кН. Ширина подошвы фундамента определена расчетом по деформациям и составляет b = 1,5 м, l1 = 1 м, l2 = 1 м. Вес 1 пог. м длины фундамента G = 85 кН.

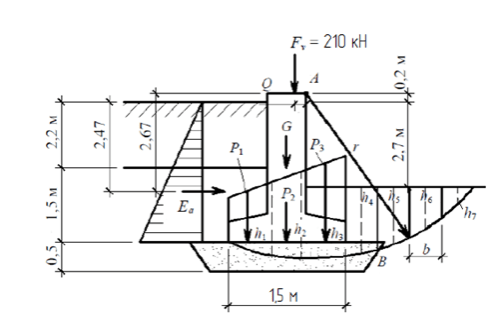

Рис. 16.1. Схема расчета фундамента
Решение:
Решение:
Поскольку фундамент загружен внецентренной наклонной нагрузкой и имеет место активное давление грунта, расчет по несущей способности основания необходим. В связи с неоднородностью основания расчет выполняем методом круглоцилиндрических поверхностей скольжения. Фундамент в верхней части имеет неподвижную опору, следовательно, за центр поверхности скольжения принимается точка А, при этом радиус поверхности скольжения составит r = АВ = 4,2...
