Условие:

Задача

Требуется рассчитать фундамент распорной системы по схеме плоского сдвига по подошве (рис. 15.1). Грунты основания представлены слоем супеси со следующими характеристиками: lI = 0,5; е = 0,65; cn = 4 кПа; φn = 160; γI = 17 кН/м3. Расчетные нагрузки на уровне подошвы фундамента Fv = 210 кН; Fh = 100 кН. Размеры фундамента получены из расчета по деформациям b = 1,5 м, l = 1 м. Глубина заложения фундамента от уровня планировки d = 1 м, от уровня пола d1 = 1,5 м. Класс здания – II.

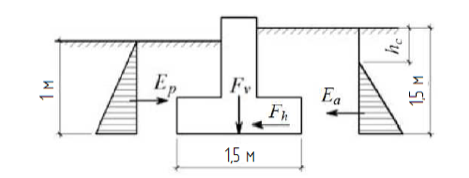

Рис. 15.1. Схема расчета фундамента

Решение:

Решение:

Определим расчетные значения прочностных характеристик грунта основания:

I = 16 / 1,1 = 150; cI = 4 / 1,5 = 2,7 кПа

Проверяем выполнение условия tg sin I:

tg = Fh / Fv = 100 / 210 = 0,48; = 260.

sin 150 = 0,26; tg = 0,48 sin I = 0,26.

Т.е. условие не выполняется. Расчет следует производить по схеме плоского сдвига.

Для грунтов обратной засыпки принимаем:

'I = 0,95 I = 0,95 х 17 = 16,2 кН/м3;

c'I = 0,5 cI = 0,5 х 2,7 = 1,4 кПа;

'I = 0,9 I = 0,9 х 15 = 140.

Выч...
