Условие задачи
Задача
Требуется рассчитать несущую способность основания фундамента с наклонной подошвой, схема которого приведена на рис. 14.1.
В основании фундамента залегают пылеватые пески со следующими характеристиками: е = 0,72, φn = 16,50, сn = 4 кПа, γІ = γІ′ = 17,4 кН/м3, α = 200.
Размеры фундамента предварительно определены из расчета по деформациям: b = 2,1 м, l = 1,5 м. На фундамент действуют нагрузки: Fv1′ = 210 кН, Fv2′ = 94 кН, Fv3′ = 60,4 кН, Fv4′ = 25,4 кН, Fh′ = 180 кН, М = 28 кН м, d = 1,5 м, класс сооружения I.

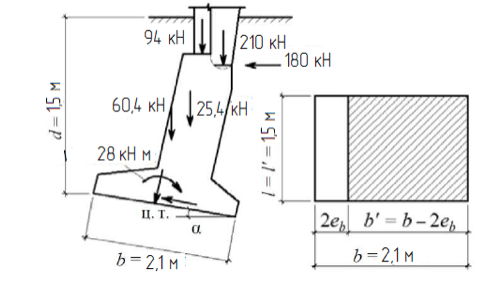

Рис. 14.1. Схема расчета фундамента
Ответ
Решение:
Вычислим расчетные значения прочностных характеристик:
I = 16,5 / 1,1 = 150; cI = 4 / 1,5 = 2,7 кПа
Определим величину равнодействующей вертикальных расчетных нагрузок на уровне подошвы фундамента:
F'v = F'v1 + F'v2 + F'v3 + F'v4 = 210 + 94 + 60,4 + 25,4 = 389,8 кН
Определим фактический угол наклона к вертикали равнодействующей всех сил:
' = arctgF'h / F'v = arctg 180 / 389,8 = 250.
Определим угол между направлением равнодействующей и нормалью к подошве:
= ' = 25 20 = 50
Вычислим составляющую равнодействующую всех ...
