Задано простое диагональное соединение. При помощи вентиляционных окон распределить воздух так, чтобы расходы воздуха в ветвях R2 R3 R5 были одинаковы q2 = q3 = q5 = Q/3, а воздух в диагонали 2-3 поступал от узла 2 к узлу 3

22 января 2025
Геология

Условие:

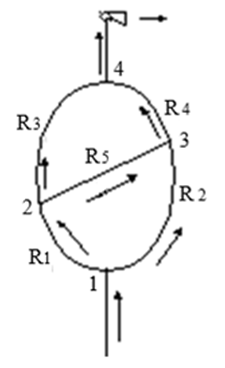

Задано простое диагональное соединение. При помощи вентиляционных окон распределить воздух так, чтобы расходы воздуха в ветвях R₂ R₃ R₅ были одинаковы q₂ = q₃ = q₅ = Q/3, а воздух в диагонали 2-3 поступал от узла 2 к узлу 3.

Поперечное сечение выработки в местах установки окон принять равным 10,2 м².

Дано:

Решение:

Для того чтобы распределить воздух требуемым образом, необходимо устранить невязку депрессии по контурам.

Определяем невязку депрессии по контуру 1-2-3-1:

Так как h_1-2+h^2-3h_1-3 вентиляционное окно необходимо установить в ветви R2. Депрессия окна должна быть равна 248,46 кг/м2. Поперечное сечение окна определяем по формуле:
