Аксиально-поршневой насос обеспечивает подачу жидкости Q = 4,5 л/с, давление на выходе рвых = 28 МПа, при частоте вращения вала n = 1250 об/мин. Рассчитать основные геометрические параметры насоса.

«Аксиально-поршневой насос обеспечивает подачу жидкости Q = 4,5 л/с, давление на выходе рвых = 28 МПа, при частоте вращения вала n = 1250 об/мин. Рассчитать основные геометрические параметры насоса.»
  • Гидравлика

Условие:

Аксиально-поршневой насос обеспечивает подачу жидкости Q = 4,5 л/с, давление на выходе рвых = 28 МПа, при частоте вращения вала n = 1250 об/мин. Рассчитать основные геометрические параметры насоса – диаметр цилиндра d, ход поршня h, диаметр окружности расположения осей цилиндров D, а также мощность на валу насоса Nв и крутящий момент Мв, если число цилиндров z = 4, угол наклона диска g = 22 град, объемный КПД hо = 0,94, механический КПД hмех = 0,89. Принять h = 2d.

Решение:

Рабочий объём насоса:

qо = Qд /hо п = 0,0045 60 / (1250 0,94) = 2,3 10-4 м3/ об

Объем рабочей камеры равен:

qк = qo / z = 2,3 10-4 / 4 = 5,74 10-5 м3/ об

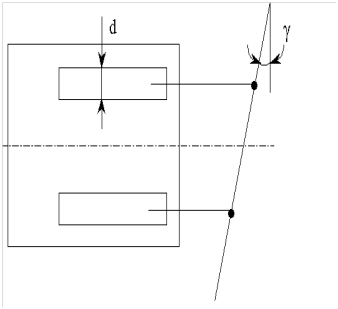

Рабочий объем камеры насоса имеет цилиндрическую форму цилиндр диаметром d и высотой h. Высота этого цилиндра равна ходу поршня и зависит от диаметра расположения цилиндров D и угла наклона диска . Тогда объем рабочей камеры в нашем случае:
