Условие задачи
Автоматическое регулирование уровня нефти в напорном резервуаре осуществляется поворачивающимся щитом АВ. Найти глубину погружения h оси поворота щита размерами м и силу давления на него, если h1=2,9 м, манометрическое давление на свободной поверхности PM=87 кПа. Трением в шарнире и весом щита пренебречь.
Ответ
Дано:
b = 1 м;
a = 2 м;
h1=2,9 м;
PM=87 кПа=87000 Па.
Найти:
h- ?

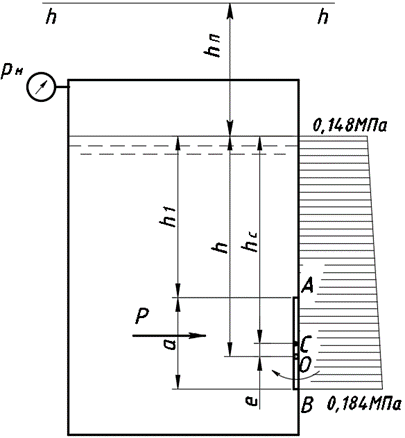

1. Покажем на рис.1 расчетную схему резервуара и щита.
Рисунок 1 Расчетная схема
2. Определим пьезометрическую высоту в сосуде:
где р0 избыт...
