Условие задачи

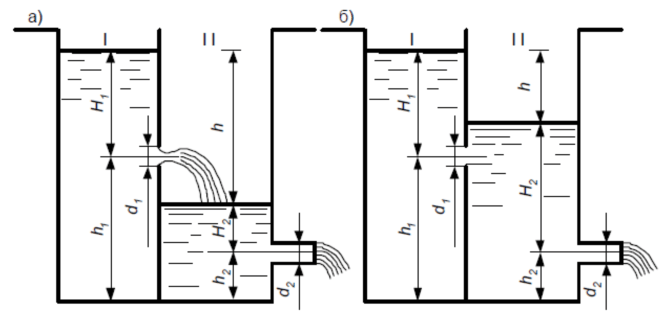

Бак разделен на два отсека тонкой перегородкой. Из отсека I вода через отверстие в перегородке диаметром d1, расположенном на высоте h1 от дна, поступает в отсек II, а из отсека II через внешний цилиндрический насадок диаметром d2 выливается наружу. Высота расположения насадка над дном – h2. Уровень воды над центром отверстия в отсеке I равен H1. Движение установившееся.
Требуется определить:
1. Расход Q,
2. Перепад уровней воды в отсеках h.
Исходные данные:
d1 = 5см; d2 = 4см; Н1 = 3,5м; h1 = 3м; h2 = 0,5м.
Ответ
Расход жидкости при истечении из отверстий и насадок определяется по формуле:
где - площадь отверстия; Н - действующий напор над центром отверстия; m - коэффициент расхода (при истечении из отверстия принимаем , из насадки ).
