Условие задачи
Бензин при 20 °С подается из правого закрытого бака, давление в котором определяется манометром М, в левый открытый бак (рис. 1). Глубина слоя бензина в баках составляет Н1 и Н2, соответственно. Заданы коэффициент гидравлических потерь вентиля ζв, длины труб L1, L2, h1, h2, их диаметры D1, d2. Абсолютная эквивалентная шероховатость всех труб ΔЭ.
Найти расход бензина в трубопроводе.
Исходные данные:
Н1 = 1,73 м; Н2 = 3,32 м; h1 = 0,37 м; h2 = 1,12 м; L1 = 25 м; L2 = 22 м; D1 = 180 мм; d2 = 130 мм; рм = 0,35 ат; ζв = 5,5; ∆э = 0,35 мм.

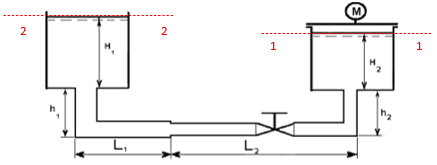

Рис. 1. Схема к задаче
Ответ
Дано:
Н1 = 1,73 м; Н2 = 3,32 м; h1 = 0,37 м; h2 = 1,12 м; L1 = 25 м; L2 = 22 м; D1 = 180 мм; d2 = 130 мм; рм = 0,35 ат; в = 5,5; ∆э = 0,35 мм.
Составим уравнение Бернулли:
(1)
где -удельный вес жидкости, Н/м;
