Условие:

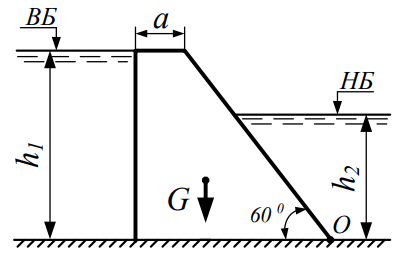

Бетонная плотина имеет следующие размеры: длину b, высоту  h, ширину по верху a. Проверить устойчивость плотины на опрокидывание относительно точки О, найдя удерживающий и опрокидывающий моменты, если уровень воды в верхнем бьефе (ВБ) – h1, а в нижнем бьефе (НБ) – h2. Угол наклона задней стенки к горизонту  - 600.

Плотность кладки ρкл = 2500 кг/м3.

Центр тяжести стенки найти графически.

Дано:

h1 = 3 м;  h2 = 2 м; a = 1 м; b = 4 м.

Решение:

1.Аналитическое определение величины силы гидростатического давления на плоскую стенку определяется по формуле

(1)

где P0- давление на поверхность жидкости, Па;

плотность жидкости, кг/м3;

g ускорение свободного падения, м/с2;

hc глубина до центра тяжести стенки, м;

площадь погруженной части стенки, м2.

Сила ГСД слева составит:

(2)
