Условие задачи

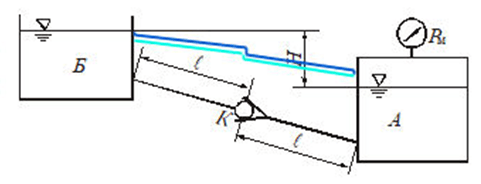

Чему должно быть равно манометрическое давление рм на поверхности жидкости в закрытом резервуаре А для того, чтобы обеспечить подачу керосина в количестве Q = 2,5 л/с в открытый резервуар Б? Разность уровней в резервуарах Н = 6,7 м. Чугунный старый трубопровод имеет длину 2l (l = 4,8 м) и диаметр d = 50 мм, эквивалентная шероховатость стенок Δ = 1 мм. Посредине его установлен обратный клапан К, коэффициент местного сопротивления которого ζкл = 5,5. Построить пьезометрическую и напорную линии. Плотность керосина ρ = 750 кг/м3; кинематическая вязкость ν = 0,02 см2/с.
Ответ
Определим режим течения жидкости
Число Рейнольдса соответствует турбулентному режиму течения Re 4000.
Потери напора при развитом турбулентном течении можно определить по формуле Вейсбаха - Дарси:
