Условие задачи

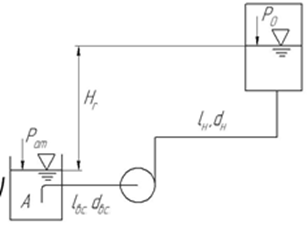

Центробежный насос перекачивает воду из открытого резервуара А в закрытый цилиндрический резервуар В водонапорной башни на высоту Нг. Давление на свободной поверхности в баке ро = 0,147 МПа. Трубы всасывания и нагнетания имеют соответственно: диаметры dвс, dн и длины lвс, lн. Коэффициент гидравлического трения λ= 0,03. Местными потерями в нагнетательном трубопроводе пренебречь. Суммарный коэффициент местных сопротивлений всасывающей линии ζвс = 6.
1. Подобрать насос, который обеспечит подачу воды Q. Построить рабочие характеристики насоса H = f(Q) и η = f(Q).
2. Построить характеристику трубопровода Hтр = f(Q). Найти рабочую точку при работе насоса на сеть.
3. Найти потребную мощность насоса для пропуска заданного объемного расхода.
4. Определить подаваемый объемный расход при параллельной работе двух одинаковых насосов на общий трубопровод с теми же данными. Начертить схему подключения насосов.
Исходные данные:
Q = 2∙10-2 м3/с, Нг = 15,6 м,
lвс = 8 м, lн = 400 м, dв = 0,2 м,
dн = 0,15 м, λ= 0,03, ζвс = 6,
ро = 0,147 МПа
Ответ

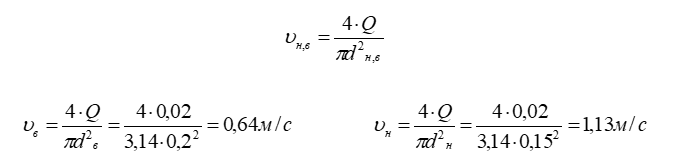

1. Скорости движения жидкости в трубопроводах:
Определим потери напора по длине в трубопроводах по формуле:
где коэффициент гидравлического сопротивления трения; l длина трубопровода, м; d диаметр т...
