Центробежный насос, перекачивающий жидкость Ж при температуре 20, развивает подачу 3,1 л. Определить допустимую высоту всасывания, если длина всасывающего трубопровода 13,3 м, диаметр 40 мм, эквивалентная шероховатость 0,060 мм,

«Центробежный насос, перекачивающий жидкость Ж при температуре 20, развивает подачу 3,1 л. Определить допустимую высоту всасывания, если длина всасывающего трубопровода 13,3 м, диаметр 40 мм, эквивалентная шероховатость 0,060 мм,»
  • Гидравлика

Условие:

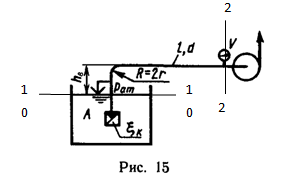

Центробежный насос, перекачивающий жидкость Ж при температуре 20°С, развивает подачу Q. Определить допустимую высоту всасывания hв, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость Δэ, коэффициент сопротивления обратного клапана ζк, а показание вакуумметра не превышало бы р1. Построить пьезометрическую и напорную линии.

Исходные данные: Ж – нефть легкая, Q = 3,1 л/с = 0,003 м3/с,

d = 40 мм = 0,04 м, l =13,3 м,

Δэ = 0,060 мм, р1 = 69 кПа = 69000 Па, ζк = 6,6

hв= ?

Решение:

Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0 совпадающей с сечением 1-1.

Уравнение в общем виде:

где высота центра тяжести сечения над плоскостью сравнения 0-0, м;
