Центробежный насос производительностью ку работает при частоте вращения н. Определить допустимую высоту всасывания. Коэффициент кавитации в формуле Руднева принять равным с.

25 июля 2024
Гидравлика

Условие:

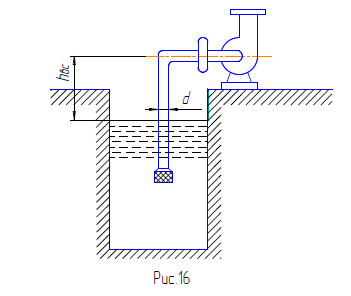

Центробежный насос производительностью Q работает при частоте вращения п (рис. 16). Определить допустимую высоту всасывания, если диаметр всасывающей трубы d, а ее длина . Коэффициент кавитации в
формуле Руднева принять равным С. Температура воды t = 20⁰C . Коэффициент сопротивления колена =0,2 . Коэффициент сопротивления входа в трубу . Эквивалентная шероховатость стенок трубы .

Дано: Q = 14 л/с = 0,014 м³/с, d = 100 мм = 0,1 м,
l = 2,5 м, n = 1475 об/мин, С = 1200
h_в= ?

Решение:

Допустимая высота всасывания определяется соотношением:

где р_п давление насыщенного пара, при данной температуре р_п = 2400 Па

h_п.в потеря напора во всасывающем трубопроводе при полной подаче,
коэффициент кавитации, определяемый по формуле С.С. Руднева,
Н полный напор насоса;

= 9810 Н/м³ удельный вес жидкости при данной температуре,

Коэффициент кавитации определяется по формуле:
