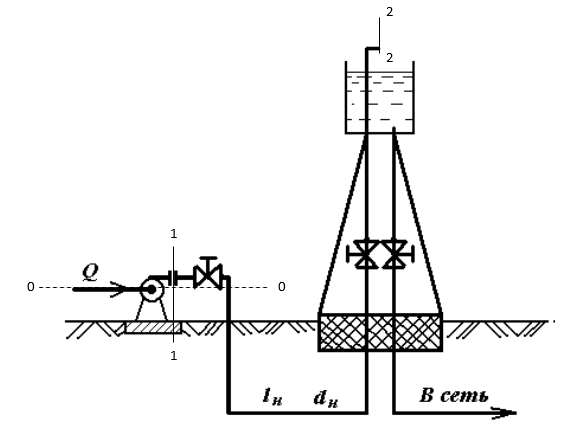

Центробежный насос, производительностью Q подает воду в водонапорную башню высотой Нб по напорному трубопроводу длиной lн м. Допускаемая скорость в трубопроводе Vдоп = 0,7 – 1,5 м/с, трубы стальные, бывшие в эксплуатации. Определить диаметр
- Гидравлика
Условие:
Центробежный насос, производительностью Q подает воду в водонапорную башню высотой Нб по напорному трубопроводу длиной lн м. Допускаемая скорость в трубопроводе Vдоп = 0,7 – 1,5 м/с, трубы стальные, бывшие в эксплуатации.
Определить диаметр нагнетательного трубопровода dн и рман – манометрическое давление, нужное насосу, чтобы подать воду в водонапорную башню.
Коэффициенты местных сопротивлений: поворот на 900 – 0,3; вентиль – 4,5; выход из насоса – 1,0; свободный излив – 0,5.
Исходные данные :
Q = 16 л/с; Нб = 17 м; lн = 240 м.
Решение:
В условии задана допустимая скорость. Для определения диаметра трубы полагаем v = 1 м/с. Тогда диаметр трубы составит
В соответствии с ГОСТ 10704-91 Трубы стальные прямошовные выберем трубу с наружным диаметром dнар = 152 мм с толщиной стенки 4 мм. Внутренний диаметр трубы составит d = 144 мм.
Уточним скорость движения воды:
