Условие задачи
Гидравлическая система охлаждения ДВС

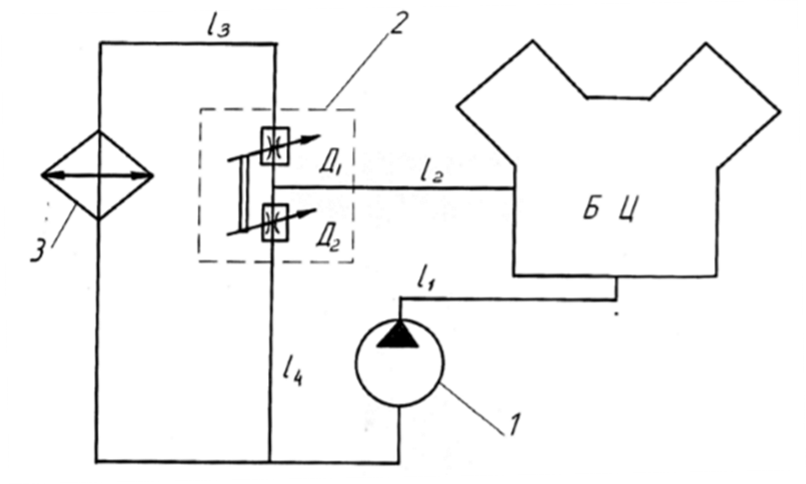

Центробежный насос системы жидкостного охлаждения ДВС подает охлаждающую жидкость в рубашку блока цилиндров (БЦ). Нагретая жидкость из БЦ поступает в термостат 2, где в зависимости от температуры устанавливаются определенные величины площадей проходных сечений гидродросселей Д1 и Д2 (Sдр1 и Sдр2), а значит и определенный расход жидкости через радиатор 3.
Определить:
1. Расход охлаждающей жидкости через БЦ и радиатор при заданных значениях Sдр1 и Sдр2.
2. Мощность, потребляемую насосом.
Исходные данные для расчета: l1 = 0,5 м; l2 =1,2 м; l3 = 1 м; l4 =1,5 м; d = 35 мм; ρ = 950 кг/м3; µдр1 = µдр2 = 0,7; режим течения принять турбулентным, λт = 0,03. Sдр1 = 5 см2; Sдp2 = 5 см2; ξб = 7; ξр = 4.
Характеристики насоса Н = f (Q) и ηн = φ (Q) заданы таблицей:
Ответ
Представим систему охлаждения в виде трёх трубопроводов:
1. Начинается от насоса, включает участки l1, l2 и блок цилиндров.
2. Начинается от конца первого и включает гидродроссель Д1, линию l3 и радиатор.
3. Начинается от конца первого и включает гидродроссель Д2 и линию l4.
Трубопроводы 2 и 3 включены параллельно, а трубопровод 1 последовательно перед ними.

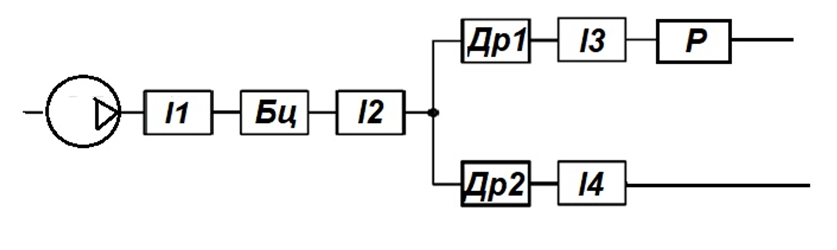

Эквивалентная схема
...
