Центробежный насос, характеристика которого задана (табл.1) подает воду на геометрическую высоту Нг. Температура подаваемой воды 200С Трубы всасывающей и нагнетательной линии имеют диаметры dв и dн, а длину lв и lн.

«Центробежный насос, характеристика которого задана (табл.1) подает воду на геометрическую высоту Нг. Температура подаваемой воды 200С Трубы всасывающей и нагнетательной линии имеют диаметры dв и dн, а длину lв и lн.»
  • Гидравлика

Условие:

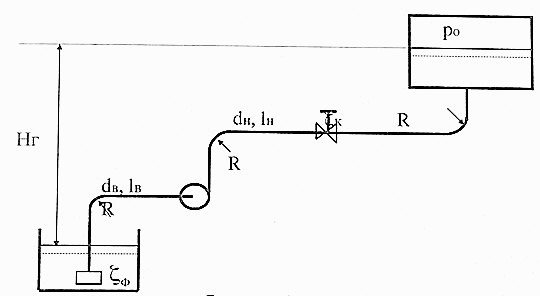

Центробежный насос, характеристика которого задана (табл.1) подает воду на геометрическую высоту Нг. Температура подаваемой воды 200С Трубы всасывающей и нагнетательной линии имеют диаметры dв и dн, а длину lв и lн. Эквивалентная шероховатость Δэ = 0,06 мм. Избыточное давление в приемном резервуаре в процессе работы остается постоянным и равным р0. коэффициент сопротивления фильтра ζф = 0,5. Найти рабочую точку при работе насоса на сеть  и определить мощность, потребляемую насосом.

Q, л/с 0 0,30 0,5 0,7 0,9 1,10 1,30 1,50 1,70 1,90
Н, м 12 11,7 11,5 11,2 10,8 10,2 9,30 8,10 6 1,80
η, % 0 34 50 60,0 65 69 70 68 62 51

Решение:

Дано: НГ = 5,51,5 = 8,25 м,

lв = 7,51,5 = 11,25 м,

lн = 30,01,5 = 45 м,

dв = 421,5 = 63 мм = 0,063 м,

dн = 341,5 = 51 мм = 0,051 м,

р0 = 5,01,5 = 7,5 кПа = 7500 Па,

к = 0,75 1,5 = 1,125, = 998 кг/м3 [2]

Для создания в конце трубопровода необходимого напора (давления) нужно иметь:

hвс потери на линии всасывания, м

hнаг потери на линии нагнетания, м

Определим скорости движения жидкости в трубоп...
