решение задачи на тему:

Центробежный насос, характеристика которого задана в условии, работает в системе, перекачивая воду, температура которой t = 40 °С, из закрытого резервуара А в открытый резервуар Б. Стальные трубы всасывания и нагнетания соответственно

Дата добавления: 09.09.2024

Условие задачи

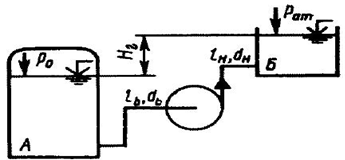

Центробежный насос, характеристика которого задана в условии, работает в системе, перекачивая воду, температура которой t = 40 °С, из закрытого резервуара А в открытый резервуар Б. Стальные трубы всасывания и нагнетания соответственно имеют диаметр dв и dн, длину lв и lн, а их эквивалентная шероховатость Δэ = 0,1 мм. Перепад горизонтов в резервуарах равен Hг, а избыточное давление в резервуаре А равно р0.

Найти рабочую точку при работе насоса в установке (определить напор, подачу и мощность на валу насоса).

При построении характеристики насосной установки местные гидравлические сопротивления учесть в крутых поворотах и при входе нагнетательного трубопровода в резервуар.

Таблица 3

Дано:

Ж — вода,

t = 40 °С,

НГ = - 1,5 м,

Р0 = - 25 кПа = - 25000 Па,

Lв = 15 м,

Lн = 45 м,

dв = 40 мм = 0,04 м,

dн = 40 мм = 0,04 м,

Δэ = 0,1 мм = 10-4 м.

Определить:

Найти рабочую точку при работе насоса в установке (определить напор, подачу и мощность на валу насоса).

Ответ

1. Построим график потребного напора установки по уравнению:

где Hг геометрическая высота нагнетания;

2 р1) разность давлений (избыточных или абсолютных) в напорном и приемном резервуарах;

hп сумма потерь напора во всасывающем и нагнетательном трубопроводах.

Потребный напор Нпотр это сумма статического напора Нст и потери энергии.

Плотность воды при T = 40 С: = 992 кг/м3 .

Найдем стати...
