Через цилиндрический насадок, расположенный в стенке резервуара, расходуется вода в количестве Q = 5,6 л/с. Диаметр насадка d = 3,8 см, длина l = 15 см. Определить напор H над центром насадка, скорость υ_с и давление p_с в насадке

21 июня 2024
Гидравлика

Условие:

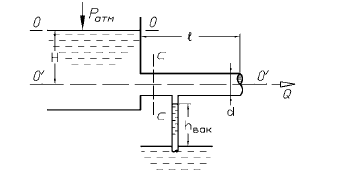

Через цилиндрический насадок, расположенный в стенке резервуара, расходуется вода в количестве Q = 5,6 л/с. Диаметр насадка d = 3,8 см, длина l = 15 см.

Определить напор H над центром насадка, скорость υ_с и давление p_с в насадке (в сжатом сечении).

Решение:

Длина насадка l =15см 43,8, следовательно, можно принять коэффициент расхода = 0,82. При d = 3,8 см площадь = 11,3 см². Напор над центром насадка найдем из формулы
