Даются размеры сегментного затвора, габариты водопропускного туннеля, напор воды перед сооружением. Требуется определить усилия, воспринимаемые шарнирами затвора. Определить координаты точки приложения равнодействующей на обшивке затвора и ее направление
- Гидравлика
Условие:
Даются размеры сегментного затвора, габариты водопропускного туннеля, напор воды перед сооружением. Требуется определить усилия, воспринимаемые шарнирами затвора.

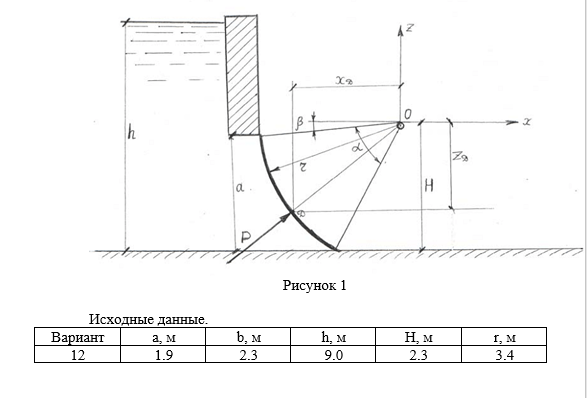

Выход из напорного туннеля прямоугольного сечения размером a˟b перекрыт сегментным затвором (см. Рис. 1). Глубина воды перед затвором h, радиус затвора r, шарниры расположены на высоте H над дном туннеля. Найти усилие P воспринимаемое шарнирами, затвора от гидростатического давления.
Определить координаты точки Zд, Xд приложения равнодействующей на обшивке затвора и ее направление φ. Вычертить на миллиметровке формата А-4 в масштабе схему затвора, построить эпюры горизонтального и вертикального давлений, показать все действующие усилия.
Решение:

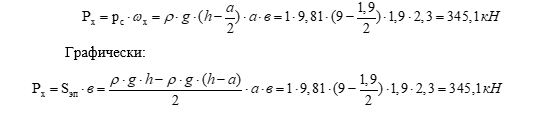

1.Определяем горизонтальную составляющую силы гидростатического давления
Аналитически:
Расстояние до линии действия силы Рх определяется как расстояние до центра тяжести эпюры гидростатического давления...
