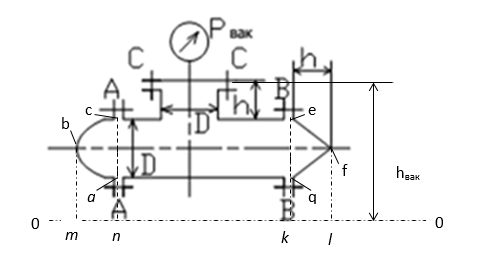

Дано: h=1м, D=1м, жидкость вода ρ=1000кг/м^3, р_(вак), =0,3 кГс/см^2. Определить: 1) силы, действующие на болты A,B,C; 2...

Дано: h=1м, D=1м, жидкость вода ρ=1000кг/м^3, р_(вак), =0,3 кГс/см^2. Определить: 1) силы, действующие на болты A,B,C; 2) построить эпюру давления.

«Дано: h=1м, D=1м, жидкость вода ρ=1000кг/м^3, р_(вак), =0,3 кГс/см^2. Определить: 1) силы, действующие на болты A,B,C; 2) построить эпюру давления.»

Условие:

Дано:

h=1м,

D=1м,

жидкость вода ρ=1000кг/м³,

р_вак, =0,3 кГс/см².

Определить:

1) силы, действующие на болты A,B,C;

2) построить эпюру давления.

1. На крышке С-С установлен вакуумметр с показанием

р_вак=0,3 кГс/см² = 0,3∙98066,5 29420 Па.

Найдем положение пьезометрической плоскости:

Отложим вакуумметрическую высоту hвак вниз от точки замера давления, т.е. крышки С-С, и покажем пьезометрическую плоскость 0-0.

2. Крышка С-С.

Круглая крышка С-С имеет вертикальную ось симметрии и суммарная горизонтальная составляющая силы давления равна нулю.

Жи...
