Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре. Определить число двойных ходов n поршня ручного насоса

«Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре. Определить число двойных ходов n поршня ручного насоса»
  • Гидравлика

Условие:

Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре. Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали А от 0 до 0,5 МН, если диаметры поршней: D = 350 мм, d = 10 мм; ход поршня ручного насоса l = 20 мм; объёмный модуль упругости жидкости K = 1300 МПа; объём жидкости в прессе V = 60 л. Чему равно максимальное усилие F на рукоятке насоса при ходе нагнетания, если b/a = 6.

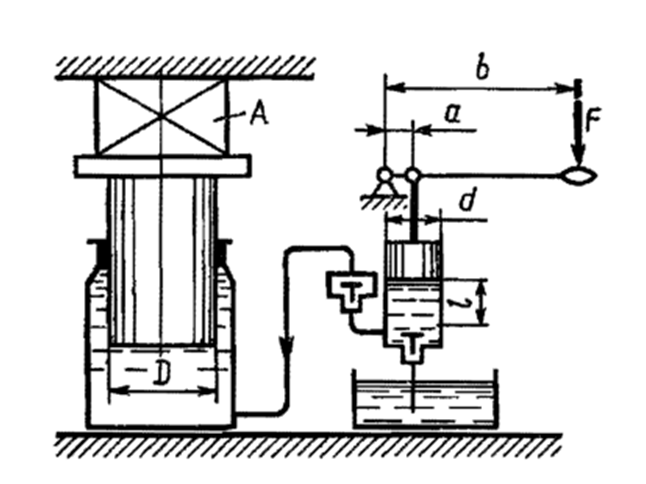

Рисунок 2 Схема гидропресса

Решение:

Дано:

А= 0,5 МН, D = 350 мм = 0,35 м.;

d = 10 мм = 0,010 м; l = 20 мм = 0,020 м.

K = 1300 МПа; V= 60 л = 6010-3 м3; b/a = 6

Найти: n, F

Усилие прессования определяется по формуле:

где P - давление жидкости;

- площадь большого поршня;
