Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре. Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали

«Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре. Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали»
  • Гидравлика

Условие:

Давление в цилиндре гидравлического пресса повышается в результате нагнетания в него жидкости ручным насосом и сжатия её в цилиндре.

Определить число двойных ходов n поршня ручного насоса, необходимое для увеличения силы прессования детали А от 0 до 0,7 МН, если диаметры поршней: D =450 мм, d = 10 мм; ход поршня ручного насоса l = 25 мм; объёмный модуль упругости жидкости K = 1300 МПа; объём жидкости в прессе V=60 л.

Чему равно максимальное усилие F на рукоятке насоса при ходе нагнетания, если b/a = 7.

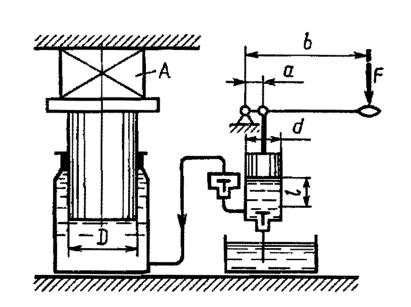

Рисунок 2 Схема гидропресса

Решение:

Дано:

А= 0,7 МН, D = 450 мм = 0,45 м.;

d =10 мм. = 0,01 м.; l = 25 мм = 0,025 м.

K = 1300 МПа ; V=60 л.= 6010-3 м3; b/a =7.

n = ? F = ?

Усилие прессования определяется по формуле:

где P - давление жидкости;

D2 /4 - площадь большого поршня;

F = A усилие прессования.
