Условие:

Для централизованной водопроводной сети, обеспечивающей полив четырехпольного участка дождевальной машиной «Фрегат» модификации ДМ-424-70 (рис. 8.6), подобрать диаметры стальных труб, определить потери напора в трубопроводах и напор насосной станции, если расстояние от насосной станции до ближайшего поля L = 0,21, а отметка уровня воды в источнике у насосной станции и геодезическая отметка самого удаленного гидранта показаны на рисунке. Для полива используются две машины, каждая из которых поочередно работает на двух позициях и имеет ширину захвата 1, объемный расход воды Q, напор на гидранте h. Допустимую скорость движения воды по трубам принять в пределах 1,0÷1,5 м/с.

I = 423,9 м, Q = 70 л/с, h = 55 м

d₁, d₂, h, Н_н.с. = ?

Решение:

Дано: I = 423,9 м, Q = 70 л/с, h = 55 м

Определим длину трубопровода от насосной станции 1 до точки В (рис.1.):

L₁-В = 3l + L = 3 ∙ 423,9 + 0,2 ∙ 423,9 = 1356,48 м

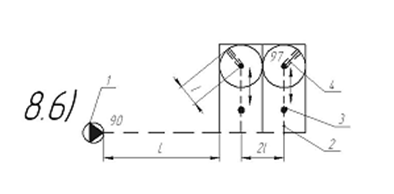

Рис.1. Схема оросительной сети и перемещения дождевальной машины Фрегат: 1 насосная станция; 2 напорный трубопровод; 3 гидранты; 4 дождевальная машина.
